Как мога да продължа изчертаването след прекъснат чертеж?
Здравейте. Имам следната ситуация. Започнал съм да чертая чертежа от упражнение 2, но по погрешка натискам Escape и чертането спира до там, до където съм стигнал. Но аз искам да продължа след това да чертая от същата точка, от която съм прекъснал без да искам. Вероятно начинът за постигане на това е лесен, но съм начинаещ и не успях да открия как да го направя.
Здравей, Владимир.
Трябва да включиш т. нар прилепвания. За тях по-подробно ще научиш в последващите уроци тук в Курса AutoCAD формула.

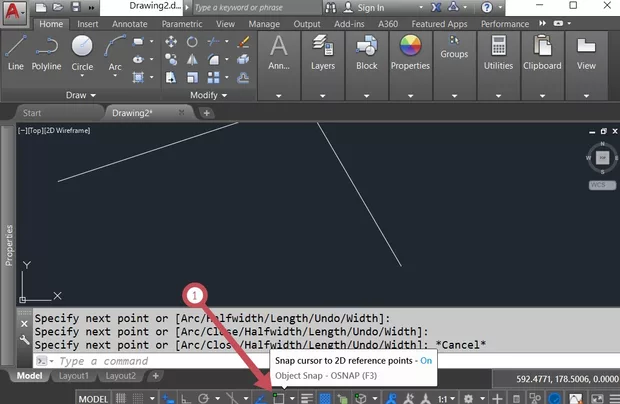

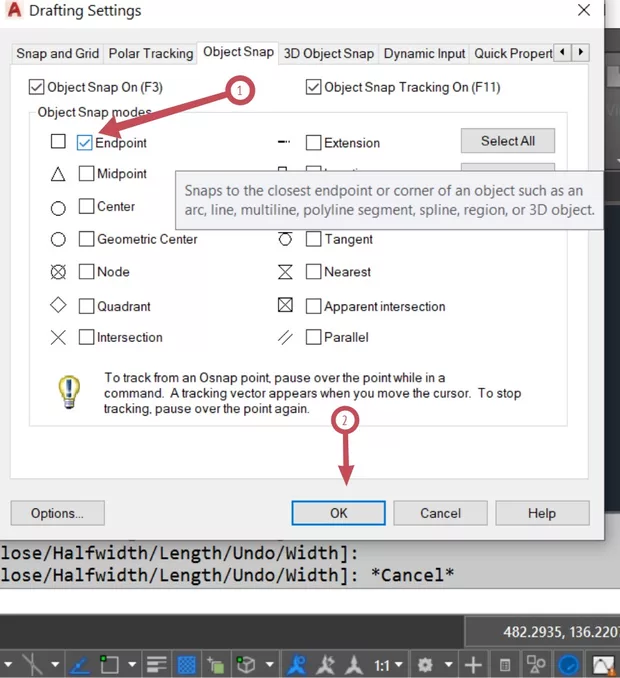

За конкретната цел. Кликни на стрелката на иконката показана на снимка 1 позиция 1 и сложи отметка на показаното прилепване (снимка 2 позиция 1) и запази прмените с кликване на ОК бутона (снимка 2 позиция 2). Това прилепване е Endpoint и идеята му е при започване на изчертаване на даден обект да започнеш изчертаването му от някоя крайна точка на някой вече създаден обект. След като си сложил отметка се увери, че прилепванията са включени - те са включени когато бутона показан на снимка 1 позиция 1 "свети". Включването става посредством натискане на бутона или бутона F3 от клавиатурата.

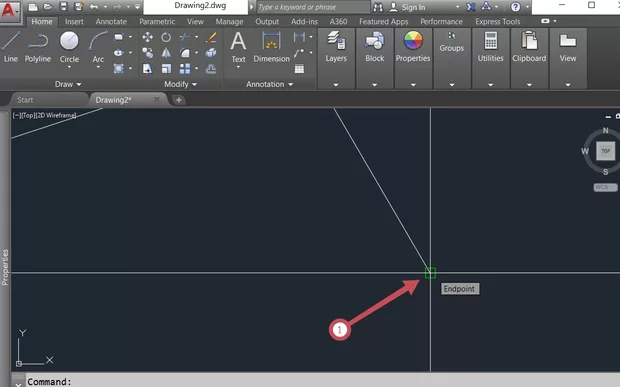

Сега остава само да стартираш функцията с която искаш да изчертаеш даден обкет ( било полилиния, линия, окръжност) да се приближиш към края на елемнета от които искаш да започнеш продължението на изчертаване на фигурата и следва да се появи зелено квадратче което реално показва къде тончо следва да се прилепи курсора (снимка 3 позиция 1). След като видш това квадратче просто трябва да кликнеш с левият бутон на мишката и готово ... ще започнеш изчертаването от точка на прилепване.
Благодаря Ви за изчерпателният отговор.
Моля!
