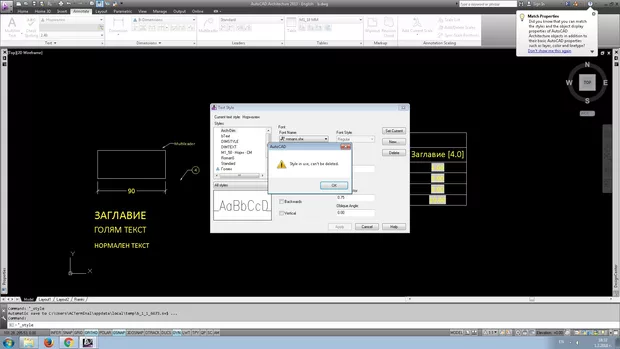

Как мога да почистя менюто си в AutoCAD от излишни текстови стилове?

Здравей, Борис.

Определено едиснтвения начин за да изтриеш даден стил е като не си го употребил никъде в чертежа. Реално точно това ти казва и AutoCAD. Той работи точно на този принцип, ако си създал елемент - оразмерителна линия, която в себе си съдържа текст от вида DIM 25, то би следвало да не може да изтриеш този текстов стил до момента в който не изтриеш елемента ползваш стила.

Ако искаш да изчистиш този списък трябва да не си го използвал никъде в чертежа си.

Здравей Краси, благодаря ти за включването. Проблема е, че на чертежа няма друго, освен обектите, част от които се виждат зад диалоговия прозорец. Явно някъде в моделното пространство се спотайва текст и това е неговия стил. Предполагам, че ако изтрия този текст, би трябвало да може да се изтрие и съответния текстови стил.

Здравей, Борис.

Сега загледах дост апо-детайлно снимката и виждам че искаш най-вероянто да изтриеш ArchDIm - това излгежда на системен стил и може би изтриването му може да е малко по-трудно.

Тествай следния вариант.

Избиери клавишната комбинация Ctrl + A, така следва да селектираш всичко. селд което избери E или Delete от клавиатурата за да изтриеш всичко по чертеж, и тогава пробвай да изтриеш вече този стил, ако не се изтрива, значи е на системно ниво. Имам такива съмнения не съм позлвал AutoCAD Architecture, но може да е от там.

Преди време имаше един подобен дискутиран казус с промяната на означението на стрелката на оразмерителните линии. Колегата, мисля че беше Мартин Линдов, неуспяваше да промени стила на стрелката на оразмерителната линия.... какво ли не беше правил, оказа се че трябва да гръмне оразмерителната линия, да стигне до системния блок ( стрелката на оразмерителните линии е блок) и да го промени ИЛИ другото решение което бяхме дискутирали с него беше да промени с Rename блока и да вкара наново дименсионална линия, която вече да ползва добре познатия блок за стрелка . ИНАЧЕ той вкарва от друг чертеж оразмерителна линия с запъленен стрелка в неговия излглежда много по странно :) ...... ТА когато има нещо системно то не може да се изкорени толкова лесно понякога.... НО пробвай пък да видим.

Привет Краси, Селектирах всичко от чертежа (Ctr+A) и го изтрих. Пак показва същото - че слоя е в употреба и не може да бъде изтрит. Исках да направя почистване на файла, който обикновено използвам, за да си създам шаблон с новостите, които научих до този момент от курса. Приложих друга стратегия - отворих чертеж "от нулата" и модифицирах всички стилове (които ни са дадоха в един от уроците) по моите нужди. Благодаря на теб и колегите, че винаги когато имам въпроси не оставам без отговор.

Добра стратегия, Борис.

Винаги има начин. Друго за което се сещам, извън споменатите по-горе, е че когато дадения стил е активен, също не може да се изтрие.

Само като допълнение към темата да вметна... Ще е полезно за хората четящи форума.

Благодаря че сподели и твоя начин ще е от полезен тук.
