Как мога да определя обема на солид или 3d обект?

AutoCAD Формула 3D AutoCAD

Как мога да определя обема на солид или 3d обект?

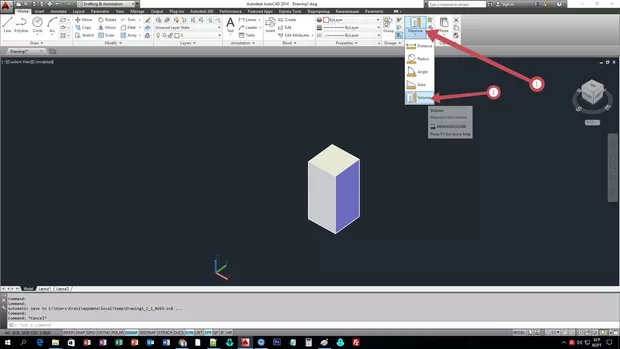

Здравейте, може да го направите от инструмента Measuregeom (снимка 1 позиция 1), като съответно изберете Volume (снимка 1 позиция 2).

Снимка_1

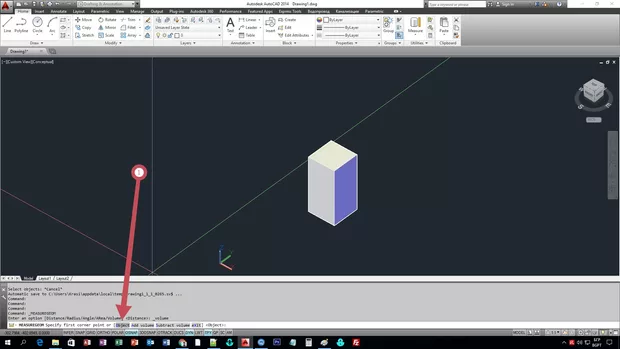

Избери Object (снимка 2 позиция 1), за да минеш в режима на избор на обект за който искаш да измериш обема му.

Снимка_2

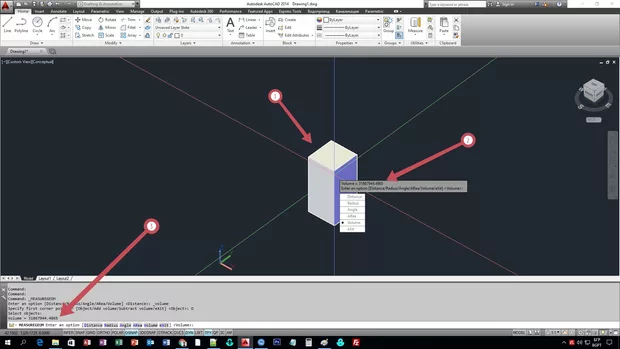

След това избери 3D обекта - снимка 3 позиция 1.Следва, отстрани и в историята на командите (снимка 3 позиция 2 и 3) да видиш обема на избраната фигура.

Снимка_3

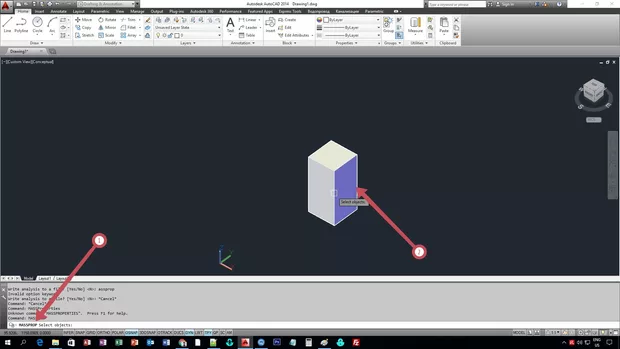

Друг вариант е да изпишеш в комадния ред massproperties (снимка 4 позиция 1), след което да селектираш обекта за който искаш да разбереш обема (снимка 4 позиция 2), след което избираш space (enter) от клавиатурата.

Снимка_4

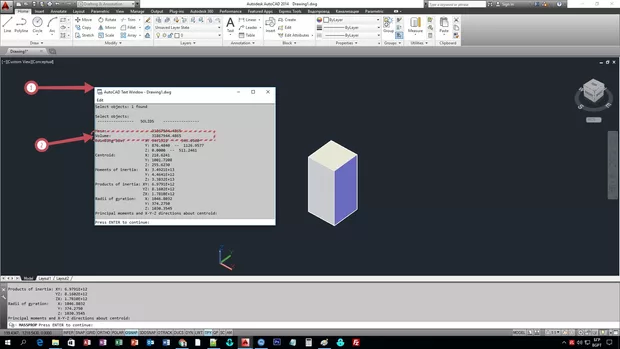

Изкача прозорец с информация (снимка 5 позиция 1) от който може да видиш обема на селектирания обект (снимка 5 позиция 2).

Снимка_5

Надявам се да съм бил полезен с отговора.
