Как мога да изкарам куба (View Cube) и другите инструменти с него?

Question

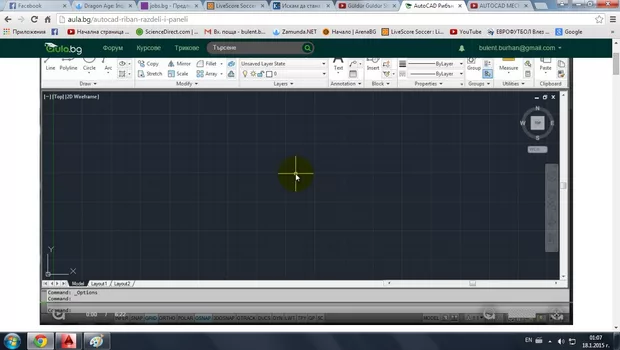

Здравейте :) Не съм много добре запознат с Autocad. Започвам сега да се занимавам с него, при мен на autocad от дясната страна не ми излиза квадратчето и другите неща, дали ще може да ми кажете как мога да ги изкарам там?

Стефан Петров Петров · Accepted Answer

Може и от тук... ако не ти се занимава с команди ...

Краси Кръстев · Answer

За показване 3d куба ( снимка  1 позиция 1 "квадратето" ) в комадния ред изпиши NAVVCUBEDISPLAY след това ще те попита за стойност на променливата задай стойност 3.

За показване на лентата на ( снимка 1 позиция 2 ) в комадния ред изпиши NAVBARDISPLAY след това те пита за стойност на променливата задай 1 - ца.

Bulent · Answer

Благодаря Ви много :) ако не съм нахален бих искал и нещо друго да попитам :) например при чертане на нещо от къде мога да му дам размерите,например един куб където дължината да е 15 см а височината 10 см?

Краси Кръстев · Answer

Здравей, за изчертаването на дадена фигура в AutoCAD има определена команда ( или се ползват набор от команди ) в курса за AutoCAD са засегнати всички основни принцип на чертането в 2D, в курса AutoCAD 3D съответно пък в 3D пространството.

Принципа на действие на програмата е че стартирайки дадена команда след това програмата "пита" за параметрите ( подопциите ) които трябва да се въведат и по конкретно в твоя случай стартирам командата box ( снимка 1 ) пита ме къде да бъде първата точка на основата на куба съответно цъкам някъде ( или задавам точни координати ) и задавам първата точка ( в случая може да избера да не е първия ъгъл ами да е центъра на тази основа - това ще стане цъкайки на Center ( или натискайки C от клавиатурата ) ).След което ме пита за  размерите на основата ( снимка 2 ), задавам размери например 50 на 50, след което ме пита ( снимка 3 ) за височината на фигурата съответно задавам височина от клавиатурата 50 и готово.Това е най - общо казано като принцип на действие на програмата .... даден конкретно с изчертаваенто на нещо много основно.

Владо Димитров · Answer

Как мога да направя така че да ми се виждат същите линии на координатната система през цялото моделно пространство?

Краси Кръстев · Answer

Здравей, отиди навигационния куб и натисни някои от ръбовете му - най лесно ще имаш поглед така че да виждаш и трите координатни оси.Задържайки shift + натискайки колелцето на мишката и местейки може да се завърташ в 3d пространството.

Владо Димитров · Answer

Да получава се благодаря ти!
