Как да завъртим чертежа в лейаута?

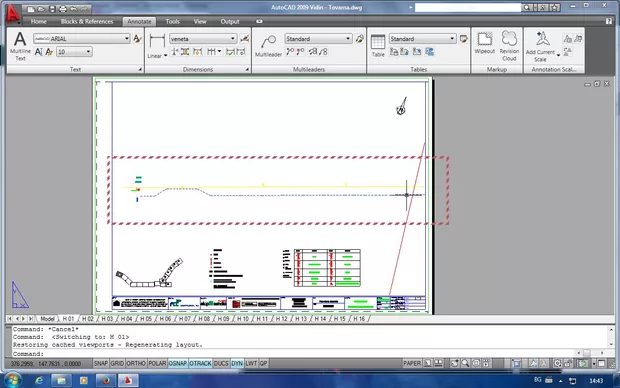

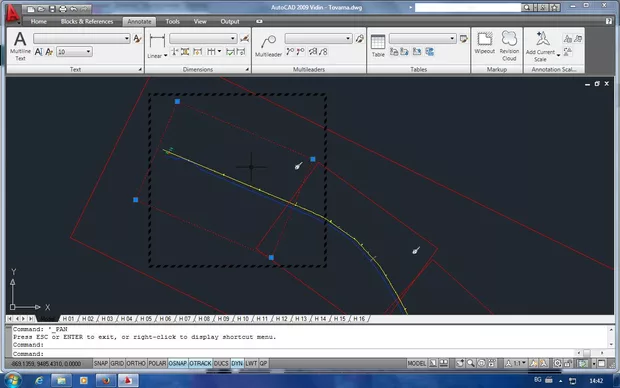

Как да направим така, че част от чертежа, която в модела не е хоризонталена (снимка 1) в лейаута погледа да бъде завъртян така, че да изглежда хоризонтално (снимка 2).
Благодаря!
Здравей, може да го направиш с ALIGNSPACE - влизаш вътре във viewport - а и и в комадния ред пишеш alignspace след което AutoCAD те пита за избор на две точки от моделното пространство ( така както си влезнала във viewport - a избери две точки от хоризонталния участък ) след като ги избереш AutoCAD те пита за две точки от Layout - a избери две точки от хоризонталната част на рамката която си поставила .... AutoCAD ще ти "приравни" хоризонталния участък от моделното пространство с хоризонта на layout - a ( чертожния лист ).
Получи се. Много благодаря за помощта!
А дали е добър вариант да се върти с маркиране на ViewPort-a и Rotate-ването му? Различават ли се двата метода 1. AlignSpace и 2. Rotate ViewPort като резултат?
Чертежът във Viewport-а може да бъде завъртян и по следния начин: 1. Влизате в моделното пространство през Viewport-а; 2. Набирате командата UCS и си създавате нова временна координатна система, като я завъртате в желаната посока; 3. Набирате командата PLAN и задавате да е спрямо UCS. По този начин също може да бъде завъртяно моделното пространство в лейаутите.
