Как да завърша упражнението?

Question

Здравейте,
Как да завърша упражнението, направих всичко без превръщането на фигурата в polyline? Пиша командата pedit, въвеждам m за multiple, след това маркирам обекта, натискам space, дава че има 4 обекта намерени. Тук обаче аутокад не ме подсеща че някои от елементите са арки и т.н., а направо ми дава менюто enter options със close/open/join и т.н..Натам не мога да продължа, ако натисна join нищо не се получава. Моля, помагайте!

Краси Кръстев · Accepted Answer

Здравей, с коя AutoCAD версия си?

Ако си с версия, след 2015 (включително), то може директно да селектираш обеките, няма занчение че някои са арки, след което като си ги селектирал, може да избереш J (join) от клавиатурата, натсикаш Space и готов, вече обеките ти са обединени.

Преди това обаче:

Първо провери, дали вече не си свършил работата .... по обединяване на обектите в една полилиния.Т.е да не би вече всичко да е една полилиния, и ти да тръгваш да с polyline

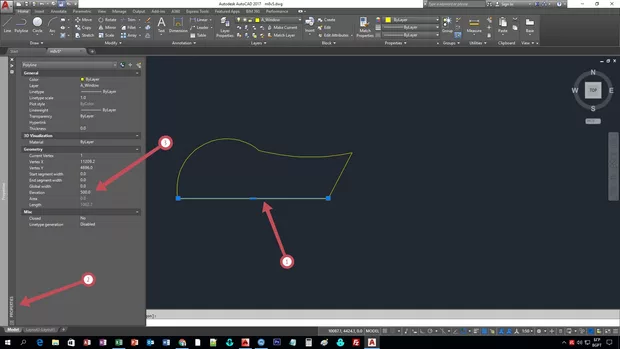

Второпровери дали обектите ти да не са в една равнина и съответно това да прави проблем при обединяването им.Тук провери в палетата със свойства (Properties) (снимка 1 позици 2), да не би някой от обектите (снимка 1 позици 1) не е изчертан в друга равнина (снимка 1 позици 3).

Надявам се да съм бил полезен с отговора.

Божидар · Answer

Благодаря ви за отговора.
С версия аутокад 2014 съм
1 - забелязах че в палетата на misc closed имам yes, смених го с no, сега имам две полилинии, но не мога да направя една обща
2- elevation е 0 и за двете полилинии

Краси Кръстев · Answer

Използва ли сте предполагам Snap, за да сте сигурен че си прикрепвате към в една и съща точка.

Божидар · Answer

да оснап ми е включен, сега виждам че като обърна на yes на misc, на всяка от двете полилинии се появява още една допълнителна. нещо съм объркал, начинаещ съм

Краси Кръстев · Answer

Добре, ако може да ми изпратиш чертежа на kr_krastev@abv.bg за да видя дали нещо с него не е наред.

Божидар · Answer

веднаго го пращам, щях да го направя още един път, тъкмо да тренирам, благодаря ти

Краси Кръстев · Answer

Така, видях какво се е получило.

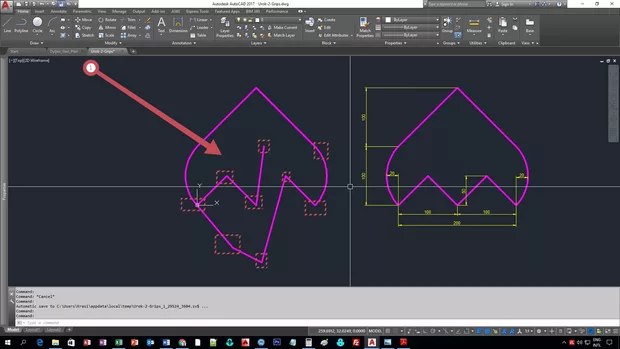

Проверих подробните точки (синиите подробни точки - Vertex), имаше презастъпване там. получило се най-вероятно когато се добавяли точки посредством Add Vertex и  без да искате, вместо да изтеглите точката нагоре за да се получи "назъбената" част от фигурата, вие сте кликнал във вече съществуващата точка и се е получило наслагване.

Няма да влизам в подробности, как точно го усетих и как го направих, НО общо взето разгънах полилинията на "назъбената" част и се получи това което виждаш на снимка 1.

Сам виждаш че имаш повечко точки от колко е необходимо. Същото се е получило и с горната част, там имаш отново препокриване на точките.

Така, не е от настройките.

Сега препоръката ми е да изгледаш изцяло наново видеото със редакцията на една полилиния, и да направиш упражнението наново. Много внимавай когато създаваш нова точка, тя да не се препокрива с друга такава, т.е. много внимавай със Snap -а да не ти залепи нова точка върху стара.

Пробвай да направиш всичко изначало и ако срещнеш пак проблем пиши тук в тази тема.

Не се притеснявай, такъв тип проблеми се случват не рядко, трябва да се внимава, т.к. това което ти се е случило с препокриване на точки, може да ти изиграе доста лоша шега, при ползването на програми работещи под AutoCAD. Тогава се получава Error и се чудиш от къде ти е дошло, както и в случая с обединяването.

На email - a ти изпращам файл върху които може да се упражниш.

Надявам се да съм бил полезен с отговора.

Божидар · Answer

изтеглих файла и го направих наново, сега е наред

Краси Кръстев · Answer

Супер, радвам се че разгадахме от къде идва проблема и го реазрешихме.

Божидар · Answer

Ясно, тъкмо щях да питам какъв е този файл с тези криви линии дето си пратил, благодаря ти
