Как да започна коректно изчертаване на чертежите от упражненията ?

AutoCAD Формула AutoCAD

Здравейте, предварително се извинявам за въпросите , които вероятно ще се сторят глупави за някои от вас , които са по напреднали . Става въпрос за изчертаването на примерните чертежи от урока. Първият ми проблем е с изчертаването на линиите. Когато започна с въвеждането на размера на въпросна линия , например 10 единици по Х , линията ,която се появява е изключително малка.Трябва многократно да приближа изображението със скрола , за да се види ясно.Какво и къде да коригирам , за да бъдат изчертаните линии в коректен мащаб? И следващият ми въпрос е относно ориентацията и започването на изчертаването на самият чертеж - обрамчването (правоъгълника с размери 10 на 7 ) към основната координатна система ли трябва да се върже и ако да , как да започна ? И съответно самият чертеж вътре в рамката как трябва коректно да задам началните точки ? Благодаря

Здравей!

Първо да уточня в Аула не съм срещнал нито един глупав въпрос. Това че някой човек имам по - малки познания в една сфера спрямо друг не го прави глупав, както и самите въпроси задавани от него не са глупави, просто са встъпителни в материята в която той иска да получи знания.

Тук си на правилното място ... можеш да задаваш всякакви въпроси на различно ниво на познание, за който и да е software.

Сега на въпросите :).


*По отношение на съзмеримостта.Това е напълно нормално когато започваш да изчертаваш един съвсем нов чертеж.На този етап на познание ти препоръчвам следния подход, изчертай една с дължина горе долу средна между най - голямата и най - малката дължина която имаш за изчертаваната фигура, прекрати командата и кликни два пъти върху скрола на мишката ( правиш zoom extend ). Следва да се приближиш максимално близо до линията, след това леко със срола се отделечи така ще си сигурен че си се доближила достатъчно че да виждаш чертежа в добра съизмеримост. Това със двойния клик върху срола на мишката може да го направиш и при самото отваряне на изцяло нов чертеж. Друг вариант е когато старитараш ов чертеж да избереш командата zoom, след това да избереш window и да селектираш не голям екран от моделното пространстово с което да направиш едно първоначално приближение.


*По отношение на мащаба, няма да влизам в подробности, само ще ти загатна за цялата идеология наложена в курса AutoCAD формула, а именно че се чертае едно към едно.Както виждаш и на файла с урпажнениеята никъде не са конкретизирани мерни единици.Ти чертаеш в единици = units, и ти самата определяш каква им е мерната единица, мащабите се задават при плотирането в _безкрайното_ моделно пространство чертаеш едно към едно и нямаш мащаб, просто се доближаваш и се отдалечаваш от обектите.

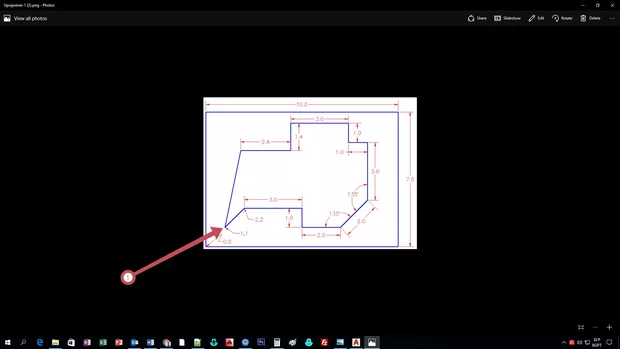

По отношение на това откъде да започнеш , започни обрамчването от началото на координатната система. Това става като избереш командата за полилиния и когато AutoCAD те попита да посочиш първата точка, ти задай по координати абсолютното начало *# 0,0 ( снимка 1 позиция 1)

Снимка_1

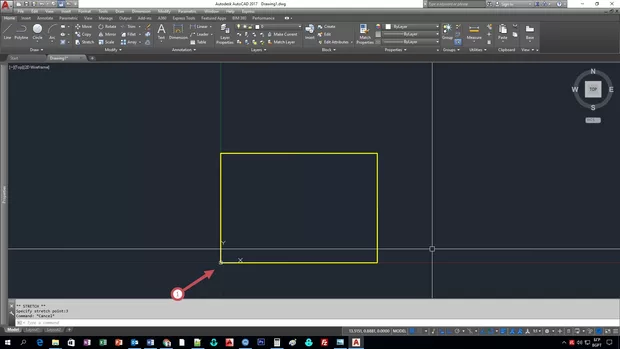

Следва да започнете от координатното начало ( снимка 2 позиция 1 ) с полинията, с която ще направите обрамчването.

Снимка_2

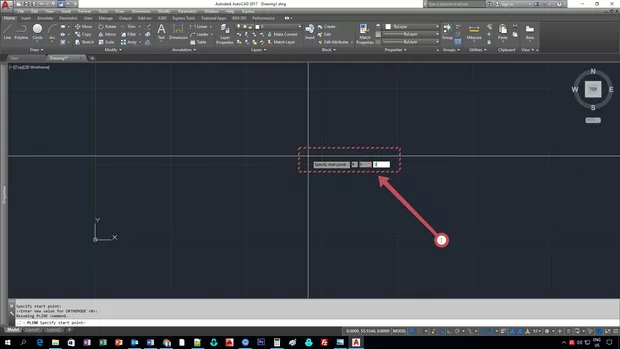

След изчертаване с полилиния на цялата рамка следва да се получи нещо подобно на снимка 3.

Снимка_3


*По отношение на задаването на коректно задаване на точките, няма правилен начин, в смисъл Вие сами на база наученото в този урок трябва да създадете фигурата врамката.

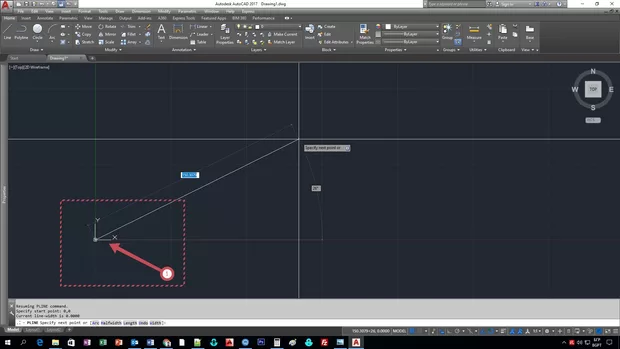

Как бих започнал аз, понеже знам че рамаката ми е в абсолютната нула, следва първата точка ( снимка 4 позиция 1 ), да ми е с аболютни координати #1,1

Снимка_4

Ако не беше с абсолютни координати щех да ползвам функцията From и щях да отскоча с локални координати ( @1,1 ) спрямо долния ляв ъгъл на рамката на разстояние по декартови координати 1,1 .

......Мога да го направя по още доста начина, и не бих се наел да кажа кой е "най-правилния", много зависи от ситуацията.Най - правилния метод е този който спрямо систуацията ти пести време поне според мен.

Така че тук използвай познанията, които си придобил преминавайки през настоящия урок и мисля че нещата ще се получат.

Пробвай ако срещаш трудност питай конкретно и така.

Няколко препоръки като абсолютно начинаещ. Следвай уроците, старай се да правиш упражненията, след уроците има теми от форума, които са супер ценни и там също може да срещнеш отговори на въпроси, които те мъчат или след време следва да ти дойдат на главата.

Друго което е ще те помоля, когато задаваш въпросите, нека ако не са на сходна тематика или са повече от два да са в отделни теми, защото така отговаряйки на доста въпроси под една тема става доста дълго.


Ако има въпроси наистина не се притеснявай пиши.

Надявам се да съм бил полезен с отговора.
