Как да задам радиус на правилен многоъгълник?

Question

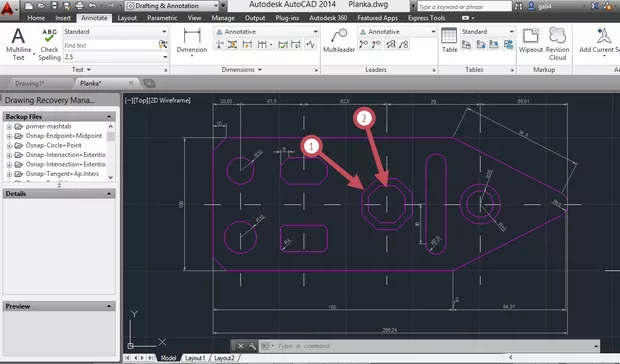

Здравейте, как мога да начертая оразмерителните линии за радиус на вписана или описана окръжност на правилен многоъгълник?

Краси Кръстев · Accepted Answer

Здравейте и от мен

Има и още един вариант с който си решаваш проблема за доста по дълго време и не чертаеш всеки път окръжности.

Директно да си направиш стил за оразмеряване, като направиш следните настройки за стила и след това позлваш да речем Aligned котировката.

Настройките на стила за направа на радиус, трябва да са следните горе долу :

в Primary Units в полето Scale Factor слагаш 0.5 - снимка 1 позциия 1 - тъй като ще котираме радиус а реално с дименсия ще прихващаме диаметъра на вписаната или описаната окръжност следва Scale Factor - а  да е 0,5 т.е. получената стойност да делим на две.

Други настройки които е препоръчиелно е да се направят така че позлвайки стандарнтна котировка тип Aligned тя да изглежда се едно сме направили котировка за окръжност е да се махне едната страна на котировката т.е. котировката да има линия само от едната страна - това става от настройката показана на снимка 2

Резултата е на снимка 3 - директно си изчертавам с вкл. прилепвания една котировка в дадения стил  ( може да си го кръстим radius_style ) като зависмост от това дали е вписана или описана окръжността се съобразявам какво все пак прихващам с котировката.

Георги Табаков · Answer

1.Вписваш или описваш окръжностите в отделен слой - например "не се виждат". 2. Орамеряваш в отделен слой. 3. Изключваш слоя "не се виждат"- синя лампичка.

Галя Костадинова · Answer

Здравейте отново. Направих необходимите настройки, указани на снимки 1 и 2. Снимка 3 при мен не се вижда. На моя чертеж размерите се намалиха наполовина и нещо не успях да начертая радиусите. Но използвах съвета на Георги Табаков - получи се точно. Прекрасна демонстрация на свойствата на слоевете.

Благодаря още веднъж!
