КАК ДА ВКАРАМ МОДЕЛА В ЧЕРТЕЖА?

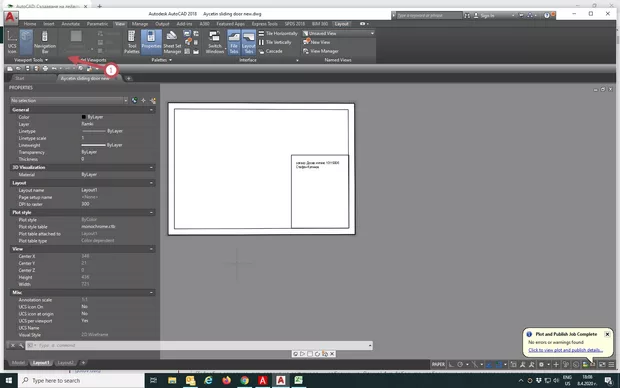

Здравейте, Гледам урока създаване на лейаути, но палетата с вю порт при мен е неактивна и не успявам да вкарам модела в чертежа. Как да я активирам?
Здравей, Пламен.

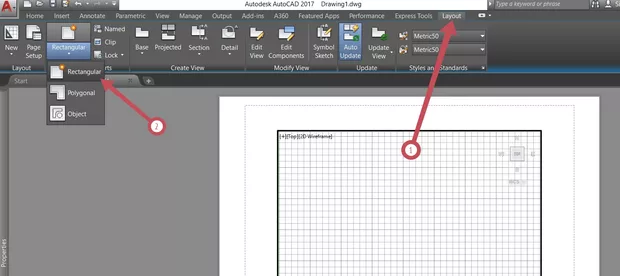

Отиди на контекстулания раздел Layout (снимка 1 позиция 1), съответно там ще намериш опциите за създаване на Viewport (снимка 1 позиция 2).След 2014 версия мисля се появи този раздел и когато влезнеш в даден layout следва този контекстуален раздел да се покаже.
Благодаря! вкарах модела в чертежа, но се получава друго странно нещо, което не мога да оправя. При очаертаване на мястото в лейаута чертежа излиза с размер 1:1,211 (чертая в милиметри) и при опит да го коригирам до 1:1 се губят всички оразмерителни линии и надписи
Здравей, Пламен.
Това е така, защото текста и оразмерителните линии са анотативни, и анотативният мащаб 1:1 не присъства вътре в тях.
Ето няколко теми, които ще даде малко повече яснота
Отбелязаният текст ми изчезва при промяна на мащаба от 1:15 към 1:25. Как да разреша проблема?
