Как да си запазя основните елементи след използване на командата Loft?
има ли възможност сеченията, които се използват за създаване на 3Д обект с командата LOFT да бъдат запазени или поне възстановени ?
Здравейте, Цеко Тонев.
Първо това е доста специфичен и интересен въпрос.
Да възможно е да бъдат възстановени, НО версия на AutoCAD която имате трябва да е минимум 2015.
Какво трябва да направите?
За променливата SURFACEASSOCIATIVITY ( изпишете я в командния ред и натиснете Space ) , задайте стойност 0, в момента най - вероятно тя е със стойност 1. Трябва да е 0, за да не игнорира другата системна променлива, за която ще пиша по - долу.
За системната променлива DELOBJ( изпишете я в командния ред и натиснете Space ), задайте стойност -1 , в момента най - вероятно тя е със стойност 3.

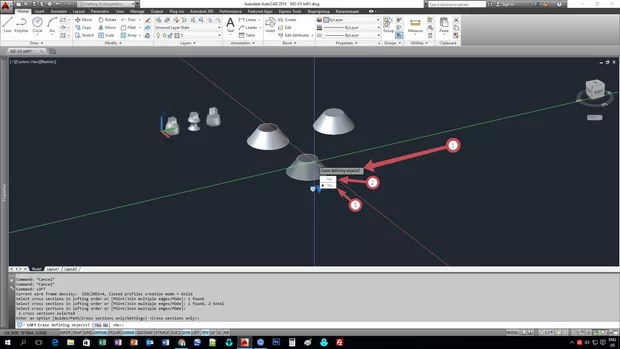

Сега когато създавате обект ( Solid ) на база двумерни геометрични обекти, чрез функцията Loft. Следва когато създадете фигурата ( Solid - a ) AutoCAD да Ви попита дали искате да изтриете базовите фигури или не ( снимка 1 позиция 1 ). Следва да изберете Yes or No :) ( снимка 1 позиция 2 и 3 )
Ако сте избрали No, резултата е налице - снимка 2. Слектирал съм двете окръжности, които са се запазили, същевременно с това Solid - a също е там.
Да подчертая това е валидно основно при използване на Loft при Solid - и. При изчертаването на Surface, се запазват базовите елементи, без да се правят тези настройки, даже и при по - старите версии.
Надявам се да съм бил полезен с отговора.
Благодаря ти, много беше полезен и верен отговора !
Моля, радвам съм че могъл да помогна.
