Как да си оправя проблема ?

Здравейте, Вейди.

Offset - a който сте направили предполагам на 99 % че е както трябва.

Проблема най - верояно идва от типа на линията която оразмерявате между двете линии.

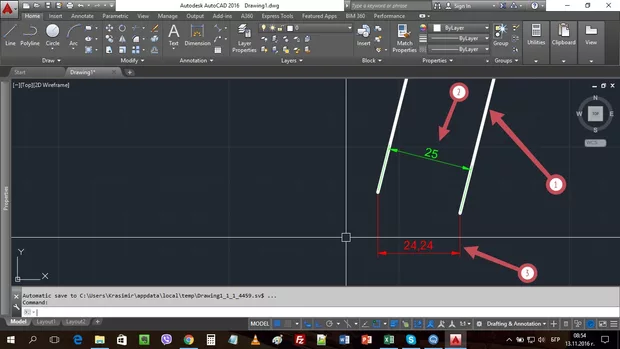

Предполагам че линия която оффсетвате е наклонена ( снимка 1 позиция 1 ).Тогава от голямо значение дали мерим мерим разстоянието между двете линии ( снимка 1 позиция 2 ) или ортогоналната проекция на разстоянието ( снимка 1 позиция 3 ).

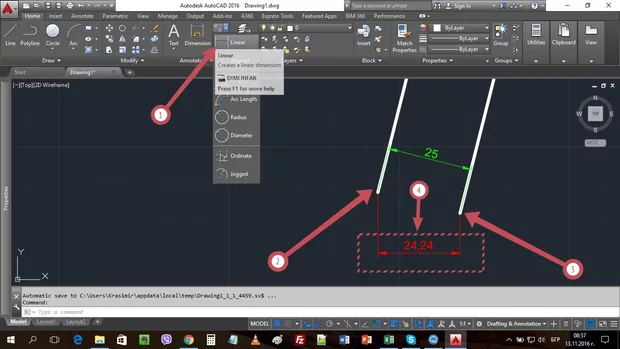

Ако използваме оразмерителна линия тип Linear ( снимка 2 позиция 1 ), прихващайки се към две точки ( снимка 2 позциия 2 и 3 ) от линиите следва да получим оразмерителната линия в червено ( снимка 2 позиция 4 ), т.е. ще получим проекцията на разстоянието между двете линии.

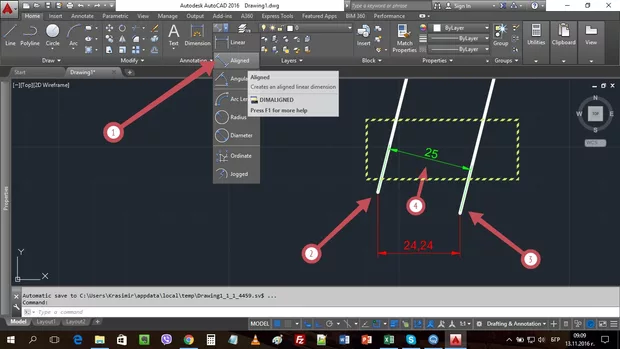

Ако обаче изберем линия тип Aligned ( снимка 3 позиция 1), отново изберем същите точки ( снимка 3 позиция 2 и 3 ) следва да получим разстоянието между линиите ( снимка 3 позиция 4 ), А НЕ проекцията.

Предполагам че от там идва "проблема" с оффсета.

Препоръката ми е когато задаваш въпрос, то той да бъде под урока под който си видял изпълнението на командата в случая офсет, . И ако мога да те помоля да слагаш по едно изображение в темата за да може да се ориентира доста по - добре какъв точно е казуса и да не предполагаме, а да сме по - конкретни.

Ако нещо по темата, което е неясно пиши като коментар ще дообесня, аз или някой друг от форума.

Надявам се да съм бил полезен с отговора.

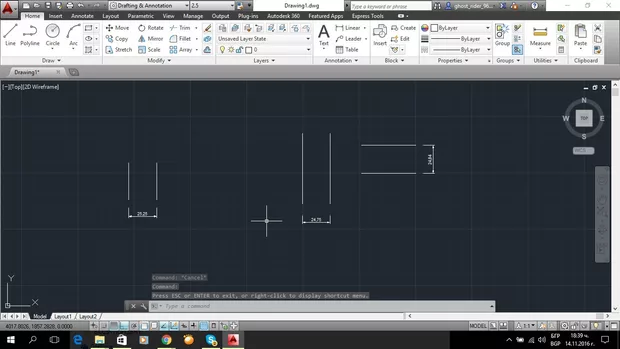

ето за това говоря .. не знам какво е прави са линиите и като дам distance и там като проверя размера не е същия ..тия съм ги офсетнал на 25

Здравей, прилепваш ли се в точките с Osnap?

Защото така като гледам базовите точки на оразмерителните линии НЕ са позиционирание върху крайните точки ( End point ) на линиите.

Здрасти ... не можах нещо да го оправя проблема , но все пак видях че си с 2016 аутокад та и аз я изтеглих и на нея няма този проблем :) Благодаря много ,че обърна внимание на моите глупости !
