Защо има разминаване в означенията на цветовете, в чертежа?

Question

Здравейте , искам да ви благодаря за този курс и за това , че правите изучаването на autocad по-лесно за всички !
Интересува ме , защо когато цъкна върху вашия чертеж ми излиза надпис , че линиите на чертежа са червени и линиите на оразмеряването са color 252 , а при мен чертежа е зелен и когато цъкна върху оразмеряването (за което влязох в настройките и го направих color 252 ) също ми изписва , че е зелено ?

Краси Кръстев · Accepted Answer

Здравей, това се получава така защото реално в момента обекта ти се намира

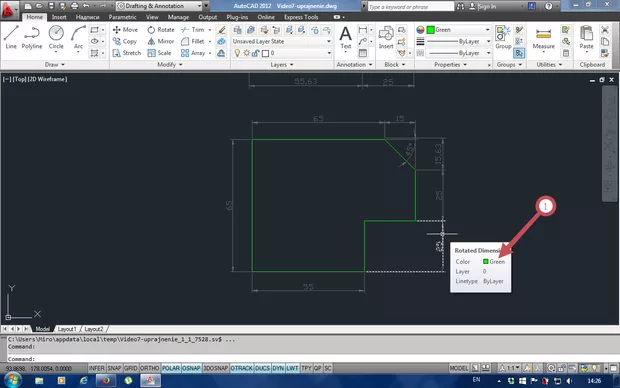

в слой 0 който е бял ( снимка 1 позиция 1 ) , като обаче за обекта е зададен

цвят зелен - снимка 1 позиция 2 при теб случая точно такъв ОБАЧЕ за самия

стил на дименсията си задал цвят 252  ( снимка 2 ) и затова винаги излиза 252 ,

а информацията която ти дава AutoCAD  е служебна и съответно ти дава че е си

в слой 0 и си с цвят зелен, ако в снимка 2 позиция 1 и 2 посочиш ByBlock би

следвало да приеме цвета който си задал за отделния обект - т.е. зелено.

Идеята е че има една точно определена йерархия когато става дума за и

цветове , т.е. ако зададеш точно определен цвят на ниво настройка на самата

дименсия то тя ще приема само и единствено този цвят, може обаче да и

зададеш да взима цвета на layer - a в който се намира - ByLayer или пък да

приема цвета зададен в Properties / свойствата / на обекта ( снимка 1 позиция 2

) ByBlock..... има и още една особеност ако дименсията е в слой 0 но не искам

да влизам в подробности, има цял модул в курса в който са дадени ясни и

подбробни разяснения.

Надявам се да съм бил полезен с отговора и да съм дал правилни насоки каква е основаната идея на цветовете,

ако и след това имаш някакво недоумение ( недоразбиране ) защо не се

получава пиши във форума ще помогнем.... препоръка е и да четеш темите под

уроците там може да намериш отговори на доста проблеми и неразбирания.

Мирослав · Answer

Благодаря ти много , мисля че разбрах за какво става дума :). Потренирах малко и видях кога как се променя. Само да попитам още нещо , големината на оразмеряването трябва ли да се променя всеки път спрямо размера на чертежа , защото на голям чертеж са ми малки цифричките , а пък на малък може да са по-големи и е несъразмерно ?

Краси Кръстев · Answer

Малко избързваш с този въпрос.... :)

на този въпрос ще ти отговори Модул 3 от курса AutoCAD Формула, там ще видиш каква е идеята на мащабите и ще се запознаеш с най - удобното нещо при надписите в чертежа - Анотативните мащаби, В модула за Плотиране още повече ще ти се изяснат нещата за мащабите и плотирането на чертежите, изгледай курса чети форума и ти гарантирам едни добри познания .... ако имаш конкретни въпроси и затруднения на които не намираш отговор пиши във форума.

Мирослав · Answer

Благодаря  ,Краси :)

Пламен Николов · Answer

Имам едно питане: защо когато правя чертеж №1 както показахте, направата на чертеж №2 в чертеж едно с наклонената линия 15мм с градус 45 не се получава,както ако го правиш с @15,-15? Благодяаря за вниманието

Краси Кръстев · Answer

Здравей, Пламен.

Прочети тази тема тук :

aula.bg/question#id-142348800001

отговора към нея и видео отговора също и ще разбереш логиката защо се получава така.

Ако срещаш пак неразбиране нека дискусията да продължи в темата за TAB.

Веска Василева · Answer

Здравейте! Имам някакви познания по AutoCAD, записах този курс за да проверя знанията които имам, чудя се защо толкова сложно обяснявате за градусите, "@", "-", това въвеждане не отнема ли повече време, за мен лично това е доста по-сложен вариант.
С уважение: Веска Василева

Краси Кръстев · Answer

Здравей, Веска.

Понякога се налага да използваме и този начин на въвеждане на данни в практиката, именно поради тази причина този начин е включен във курса.

Понякога обаче определени настройки за въвеждането на координати на точки, може да ни объркат доста, именно поради тази причина в спомената по-горе тема има разяснение за това как работя тези настройки и съответно са посочени спецификите (тънкостите) на тези настройки.

Ако в твоята практика използваш друг метод, с настройване на определни ъгли или ползване на динамично въвеждана с DYN на данните и това е най-удачния и работещ вариант за теб ... това е супер и опрелено това въвеждане ти се струва доста по-трудоемко спрямо това което ти ползваш.

НООО така са програмите ... не винаги използваме всичко от тях ами иснтрументите, които са ни най-удобни спрямо ситуацията и колкото повече интрументи познаваме толкоав по-добре можем да се справим в определени ситуации :)

Веска Василева · Answer

Много благодаря за отговора!  Прав сте, колкото повече знаеш толкова повече можеш!
С Уважение!

Краси Кръстев · Answer

Моля, Веска.

Емил Русев п - инж · Answer

Упражнението с праваъгълниците при мен със "17" не става със " написвам 30, таб, 50 тогава натискам TAB 30 / 30 гр/ и табл." но при мен не става с TAB. Изключвам орто", включвам ъгли" и  избирам "30" после 50, табл, включам "орто" и тръгвам надолу 55 и "С" и става. Защо не мога да избера ъгъла с клавиши а го търся с курсора докато линията н квадратчето ни се изпише -30.

Станислав Желязков Йовков · Answer

Защо наклонената линия на 45 градуса, която по чертежа е 15 единици, след като я въведа с командата "15 TAB 45" , не завършва чертежа правилно? Ако я въведа по начина описан във видеото е ок, но не разбирам защо се получава така? И как всъщност рабираме, че по X сме 15, а по Y сме -15 ? Видях ,че вече е зададен такъв въпрос, но аз не успях да си отговоря от линка, който сте дали като отговор

Милко · Answer

защото няма зададена дължина на тази отсечка и няма как да стане с ползването на таба.Дължината 15 не е на наклонената отсечка а е по ордината x и y.
