Как да си направя активна иконката за Viewport?
Здравейте! Не мога да открия иконката Rectangular за изчертаване на Viewport. С AutoCAD 2017 съм.

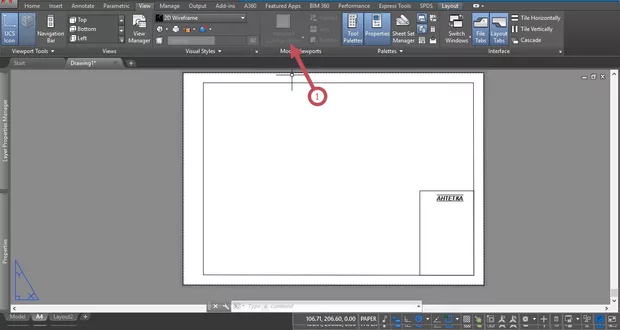

Предполагам, че е тази посочена със стрелката на снимка 1, но тя не е активна.

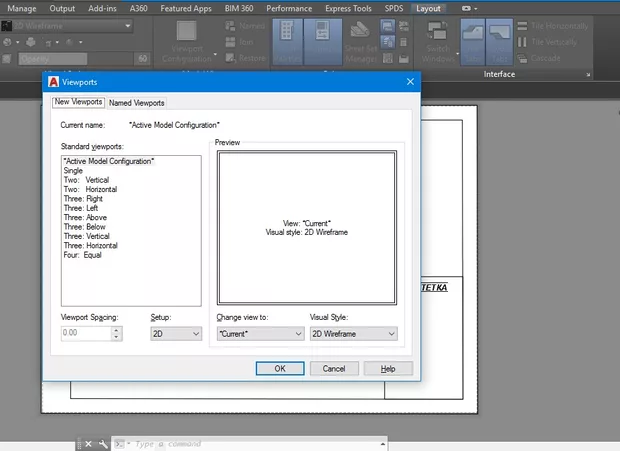

Когато в командния ред напиша VPORTS ми отваря прозорец за създаване на Viewport (снимка2).
Как да си активирам иконката? Все още не съм запомнила всички команди на изуст, а когато ги стартирам от иконките след кратко задържане на мишката ми изписва командите и клавишните комбинации. Така с времето запомням по-често ползваните и започвам да използвам командите им. Има ли опция или променлива, която да активира неактивните бутони?
Здравей, Живка.

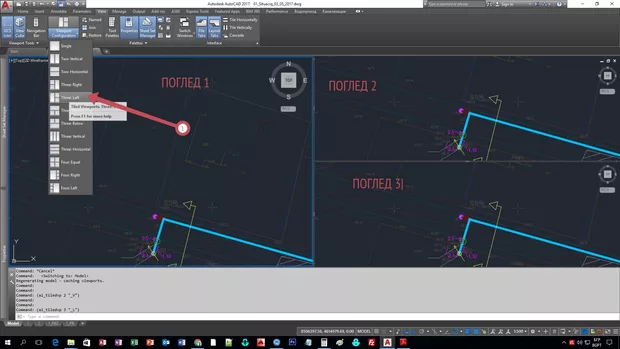

при по-старите версии на AutoCAD беше там където си посочила, сега не е така обаче. Това което се опитваш да избереш е активно когато си в моделното пространство и служи за да си разделиш погледа в моделното пространство на две, три или четири отделни прозореца - снимка 1.На снимка 1 съм избрал една определена конфигурация, която ми раздели моделното пространство на 3 части в който мога да гледам различни части от чертежите в моделното пространство, независимо една от друга.
При по-новите версии на програмата, мисля че беше от 2014 версия насам, бутона за създаване на Viewport - ти се намира в раздела Layout. В 2017 специално той е контекстуален, появява се когато сте отворили някой Layout.Виждам че на първата снимка показана от вас се вижда - това е последния панел, на който пише Layout и свети в синьо.

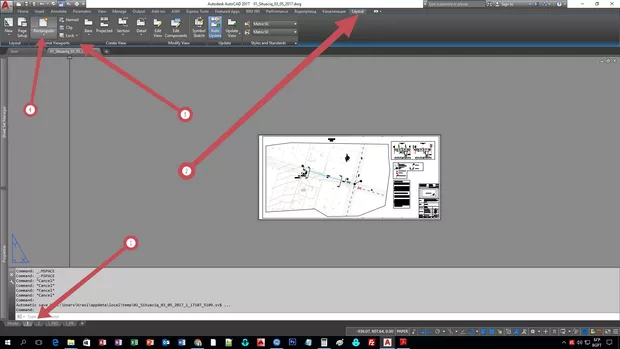

За да създадете viewport, отидете на определен Layout от файла (снимка 2 позиция 1), след това отидете на контекстуалният раздел Layout (снимка 2 позиция 2), след което отидете на панела Layouts Viewports (снимка 2 позиция 3) и кликнете на падащото меню (снимка 2 позиция 4)

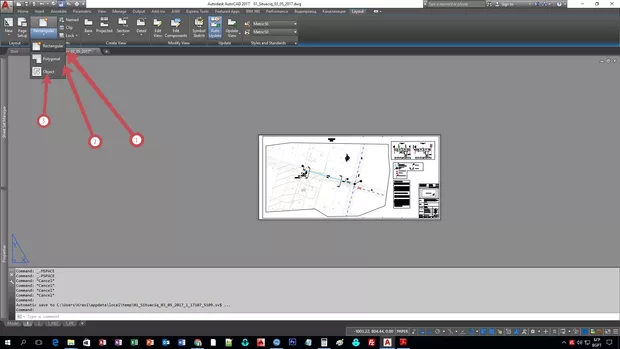

От падащото меню изберете вида на Viewport- a (снимка 3 позиция 1, 2 или 3).
Една вметка - бързата команда за създаване на Viewport e MVIEW, т.к. я изпозлвам често съм си я настройл с клавишна комбинация MW.
Мисля че с този подход следва проблема ти да бъде решен. Пробвай :)
Благодаря за подробното обяснение. Пробвах и всичко е точно така. И с командата MVIEW директно ми позволява да си изчертая Viewport, не през допълнителни прозорци и питанки. Още веднъж Благодаря!
Моля!
