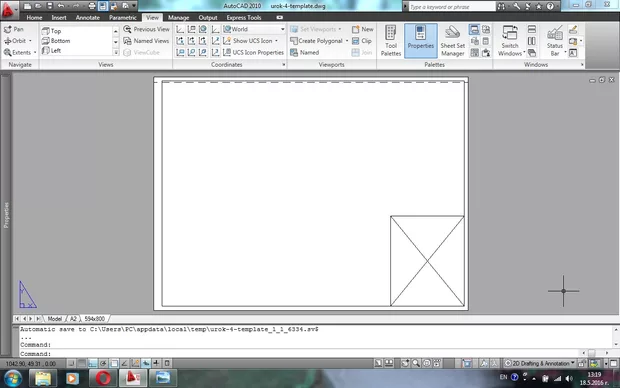

Как да си махна пунктирните линни извън рамката?

Здравей,

за дадения размер трябва да промениш границите на полето което ще се принтира.

Как става това ?

С Ctrl + P си отваряш стандартно ( снимка 1 позиция 1 ), ( важно е да се знае

принтера за който се правят промените за които ще обесня по - долу - снимка 1 позиция2 ) след което отиди на Properties ( снимка 1 позиция 3 ) и в

новотворилия се прозорец ( снимка 1 позиция 4 ) отиди на раздела Device and

Document Settings ( снимка 1 позиция 5 ), след това отиди на Раздела User -

defined Paper Sizes and Calibration cykni + да стане на минус и от там избри

подраздела Modify Standard Paper Sizes ( Printable Area ) ( снимка 1 позиция 6 ),

след което в карето - Modify Standard Paper Size ( снимка 1 позиция 7) избери

размера за листа който прилагаш в случая, след което избери бутона Modify ( снимка 1 позиция 8 ).

Следва да ти се отвори прозорец като този на снимка 2 позиция 1 ( Custom Paper Size - Printable Area ). Когато си в раздела Printable area ( снимка 2 позиция 2 ) в полетата Top, Bottom, Left, Right сложи 0 ( снимка 1 позиция 3,4,5,6 ). След това избери Next ( снимка 1 позиция 7 )

Следва да те прехвърли на раздела Finish ( снимка 3 позиция 1 ), натисни Finish бутона ( снимка 3 позиция 2 )

Ако правиш за първи път промени в избрания принтер, в дадената сесия на

ползване на AutoCAD, следва да те попита дали промени се отнасят само за

тази сесия или попринцип - опционално е ... избери дали попринцип или само

в този случай искаш размера на плотиращата се част да е целия лист.

съответо избери ОК след това избери OK ( снимка 4 позиция 1 ) прозореца

Plotter Configuration Editor ще се затвори , след което избери Apply tо layout

Както споменах по - горе много е важно да се обърне внимание името на

плотера / принтера за който правиш тези промени, защото ми се е случвало

да ги правя за един принтер и да очаквам настройката да е за съвсем друг принтер.

Имай предвид също така че когато ползваш даден принтер той си има свойте

физически граници и дори рамката да е целия Layout, то ако имаш нещо

начертано извън тези физически граници, няма да се отпечата.

АКО става дума за Потребителски ( Custom ) Layouts, то тогава вместо на

Modify Standard Paper Sizes, то тогава отиди на Custom Paper size - снимка 5 , позиция 1, след което избери листа от карето ( снимка 5 позиция 2 ) и кликни на бутона Edit ( снимка 5 позиция 3 )

.... съответно пак се отваря диалоговия прозорец Custom Paper Size и стигайки до Printable area ( снимка 6 позиция 1 ) в полетата Top, Bottom, Left, Right сложи 0

Ако има някакви затруднение или неразбиране пишете ще дообесня.

Надявам се да съм бил полезен с отговора.

Здравей, Краси Благодаря за изчерпателния отговор :) Оказа се, че при задаването на Printable area в полето Right съм пропуснала да напиша 0 и съм оставила друга стойност. Сега всичко е наред и занапред ще внимавам какво въвеждам.

Радвам се че проблема е разрешен, случват се такива малки пропуски поради невнимание.
