Как да се избера Drafting and Annotation в AutoCAD Mechanical?
Здравейте
Моят въпрос е ,защо долу в моето меню ,там където трябва от зъбното колело да избера Drafting Annotation ,при мен ми излиза Мechanical ,проблем ли е това и ако да как да го оправя с версия 2014 съм ,благодаря предварително .

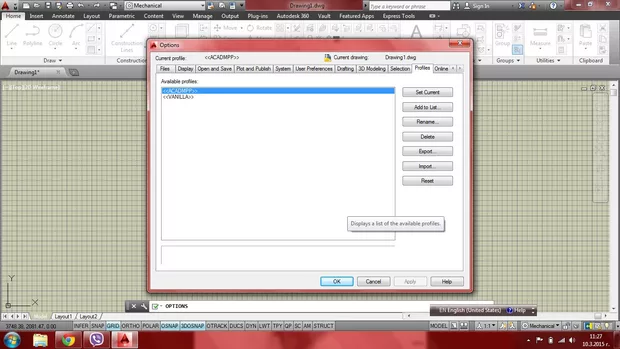

Здравей, в комадния ред изпиши Options, ще ти се отвори прозорец подобен на този показан на снимката, отиди на раздела Profiles - там най - вероятно при теб е маркиран profile - Mechanical смени на друг профил - най вероятно има такъв на който пише чисто AutoCAD ( или както е на снимката - Unnamed profile ) , като го смениш запази настройките ( Apply, ОК ), след което пробвай със зъбното колело за Drafting Annotation.Само да вметна ако искаш да упражниш всичко показано в курсовете най - добре да си инсталираш AutoCAD ( класически (чист ) ) и то версия минимум 2012, тъй като AutoCAD Mechanical е по - специфичен в него има допълнителни библиотеки насочени към машинни инженери,но за сметка на това може да има малко орязани опции ( или трябва допълнителни настройки за да ползваш класическия вид на AutoCAD - проблема в твоя случай), които пък ги има в класически AutoCAD.Надявам се да съм бил полезен с отговора.
Обикновено при инсталиран AutoCAD Mechanical се инсталира и класическия AutoCAD. Така, че потърси иконката на класическия AutoCad на десктопа или в главното меню. В този случай ако си направил тези настройки във "Mechanical-а" тук няма да ги има и ще трябва да ги направиш отново.
Благодаря много и на двама ви за бързият и точен отговор ,в моят случай послушах Николай и просто си отворих класическата версия,още веднъж мерси.
Здравейте. Аз съм с Аутокад 2014 и имам същия проблем като Мартин.Като дам на зъбното колелце долу в дясно ми липсва Drafting & Annotaition. Като отворя Options и избера Profile нямам Unnamed Profile нито Autocad.
С чист Аутокад ли сте или е специализиран Mechanıcal ,Electrical , LT,....и т.н. , и изобщо ли нямате други профили или имате, но с друго име . например аз имам тези профили
Ами избери Vanilla профила и би следвало да нямаш проблем.
Да и аз съм с Autocad Mechanical и във Vanılla ги има опциите ,за които питахте
Много ви благодаря. Дадох на Vanilla и веднага ми се появи Drafting & Annotaition и сега всичко е ок.
Моля, Светла
Супер е че вече всичко е ОК при теб! :)
