Как да се оразмери полилиния?

;; ============================================================ ;;
;;                                                              ;;
;;  PDIM.LSP - This lisp for dimensioning of several            ;;
;;             LwPolylines simultaneously. The program works    ;;
;;             with current dimensional style. The distance of  ;;
;;             the dimensional text from a polyline is equal    ;;
;;             to multiplication of height of the dimensional   ;;
;;             text (DIMTEXT system variable) on a variable     ;;
;;             'tOff'. You can change value of 'tOff' in the    ;;
;;             program beginning, after note.                   ;;
;;                                                            ;;
;; ============================================================  ;;
;;                                                               ;;
;;  Command(s) to call: PDIM                                 ;;
;;                                                           ;;
;;  Select LwPolylines and press Enter.                          ;;
;;                                                               ;;
;; ============================================================  ;;
;;                                                               ;;
;;  THIS PROGRAM AND PARTS OF IT MAY REPRODUCED BY ANY METHOD    ;;
;;  ON ANY MEDIUM FOR ANY REASON. YOU CAN USE OR MODIFY THIS ;;
;;  PROGRAM OR PARTS OF IT ABSOLUTELY FREE.                  ;;
;;                                                              ;;
;;  THIS PROGRAM PROVIDES THIS PROGRAM 'AS IS' WITH ALL FAULTS    ;;
;;  AND SPECIFICALLY DISCLAIMS ANY IMPLIED WARRANTY OF       ;;
;;  MERCHANTABILITY OR FITNESS FOR A PARTICULAR USE.            ;;
;;                                                                ;;
;; ============================================================  ;;
;;                                                              ;;
;;  V1.2, 9th Okt 2008, Riga, Latvia                            ;;
;;  © Aleksandr Smirnov (ASMI)                             ;;
;;  For AutoCAD 2000 - 2008 (isn't tested in a next versions)    ;;
;;                                                              ;;
;;                                 https://www.asmitools.com      ;;
;;                                                               ;;
;; ============================================================ ;;

(defun c:pdim(/ tOff plSet pLlst vLst oldDss cAng cDis cPt)

; NOTE
;
;  The distance of the text from a LwPolyline line is equal
;  of multiplication of system variable 'DIMTXT' (height of
;  the dimensional text) on a variable 'tOff'. Change this
;  variable for change this distance.

  (setq tOff 1.0)

  (princ "\n<<< Select LwPolyline for dimensioning >>> ")
  (if(setq plSet(ssget '((0 . "LWPOLYLINE"))))
    (progn
      (setq pLlst(vl-remove-if 'listp
                         (mapcar 'cadr(ssnamex plSet)))
       oldDss(getvar "DIMASSOC")
      ); end if
      (setvar "CMDECHO" 0)
      (command "_.undo" "_be")
      (setvar "DIMASSOC" 2)
      (foreach pl pLlst
    (setq vLst(mapcar '(lambda(x)
         (trans x 0 1))(mapcar 'cdr
           (vl-remove-if-not
            '(lambda(x)(= 10(car x)))(entget pl))))
       ); end setq
  (if(equal '(70 . 1)(assoc 70(entget pl)))
    (setq vLst(append vLst(list(car vLst))))
   ); end if
    (while(< 1(length vLst))
      (setq cAng(angle(car vLst)(cadr vLst))
           cDis(/(distance(car vLst)(cadr vLst))2))
     (if(>=(caar vLst)(caadr vLst))
        (setq cAng(- cAng pi))
     ); end if
    (setq cPt(polar
           (polar(car vLst)cAng cDis)
             (+ cAng(* 0.5 pi))(* 1.0(getvar "DIMTXT")))
       ); end setq
      (command "_.dimaligned" "_end" (car vLst)
           "_end" (cadr vLst) "_none" cPt)
   (setq vLst(cdr vLst))
      ); end while
 ); end foreach
      (setvar "DIMASSOC" oldDss)
      (command "_.undo" "_e")
      (setvar "CMDECHO" 1)
      ); end progn
    ); end if
  (princ)
  ); end of c:pdim

(princ "\n*** Type PDIM for multiple LwPolyline dimensioning *** ")

Здравейте, интересен лисп. Не съм експерт в програмирането (може да се каже, че съм начинаеща), бих искала така да променя файла, че разстоянието между полилинията и оразмерителните линии да е по-голямо. Мисля, че разковничето е в стойността на toff (setq tOff 1.0), тъй като забелязвам, че ако текстът ми е с височина 2 единици, то и отстоянието на дименсиите от полилинията също е 2 единици. Моля за съдействие!

Здравей, Венета.

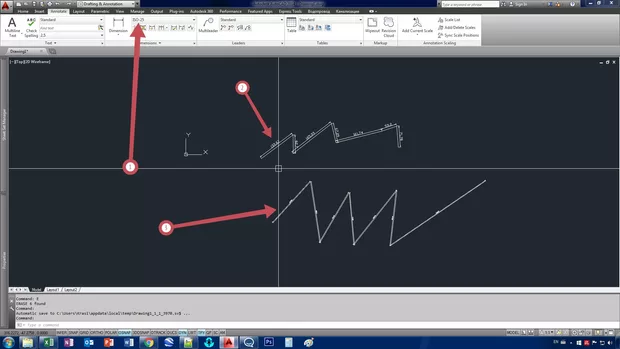

Как ще изглежда котировката от този лисп зависи от настройките на текущия стил на котировката в момента на ползване на лиспа - снимка 1 позиция 1.

Т.е. настройките на активни стил ще са меродавни за цялата визия на котировката която правиш на база на този лисп.

Надявам се да съм бил полезен с отговора.

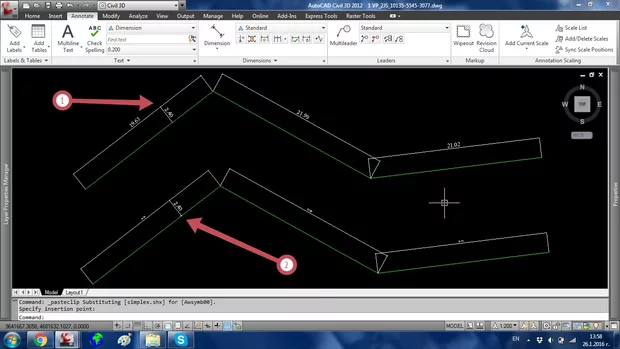

Не мога да разбера коя настройка на активния стил трябва да променя. [1] Текстът е с височина 2,4 и разстоянието е 2,4 единици, [2] текстът е с височина 1, а разстоянието остана 2,4 единици?

Изпиши в командния ред DIMTXT и задай стойността която искаш за разстояние между корировката и линията за която правиш котировка.Например DIMTXT и задай 5 .

Супер, всичко е "6" ;)
