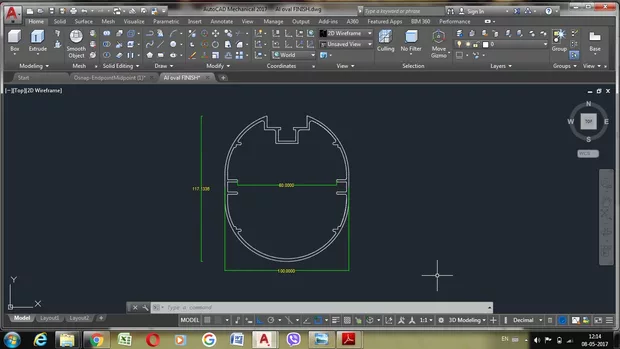

Как да променя мерните единици от инчове в мм?

Здравей,

Идеологията която се разглежда в курса AutoCAD Формула е че се чертае в едно към едно в UNITS (единици), като ти определяш един UNIT на какво точно ще ти бъде равно на един мм, на един см, на един м. Т.е. ако чертаеш в милиметри винаги или в повече случай, още при самото започване на чертежа, си си казал този чертеж ми е в милиметри всяка една единицa (unit) която нананасям е 1 mm..... готово вече чертаеш в милиметри. Ако имаш 1000 мм дължина нанасяш 1000 единици, който от теб са възприети за 1000 мм

1000 единици = 1000 мм - Възприел си че units са ти в милиметри и чертаеш едно към едно с това възприемане.

АКО за даден чертеж възприемеш че ще бъде изчертан в см, то тогава възприемаш че 1 unit ти е 1 см. т.е. ако имаш отсечка 250 см, нанасяш 250 единици (units).

250 единици = 250 мм - Възприел си че units са ти в сантиметри и чертаеш едно към едно с това възприемане.

Сега това че в UNITS за Units to Scale си задал мерната единица, която си възприел за дадения чертеж е много много важно - това задаване на мерна единица в твоя случай милиметри, играе доста важна роля при вмъкване на подложки и блокове от други чертежи в които може да си чертал на принципа едно към едно но в сантиметри... и ако не е зададено Units to Scale - (указва как да се премащабират обектите внесени от други чертежи спрямо чертежа в който се внасят в зависмост от това в какво е чертано ... ....

Представи си колко несъизмерими ще са обектите когато се прехвърлят от чертеж изчертан в условно приети единица за см в чертеж с условно приети единици за милиметри ако тази настройка навсякъде е сантиметри.

Като цяло Тези Units на AutoCAD по подразбиране са нагласени да са равни на милиметри, тук вече говоря вече в самата система, на база инструмента Drawing units, а не само Units, за който говорих по-горе. Не ми се ще обаче на този етап от време да задълбавам твърде много.Като цяло в тази : Как да не се премащабира рамката в Layout -a ? и тази Защо настройките при команда UNITS са различни? тема съм писал за различието между командите UNITS и Drawing UNITS.

Темите са интертесни, обясняват доста, НО може би на този етап от време първо една препоръка:

Тази част с разбирането на мащабите в AutoCAD за всички е доста трудна за усещане, аз лично я разбрах когато преминах модула за плотиране от курса AutoCAD Формула, така че препоръката ми е да изчетеш теми които са под уроците за мащаби тук в модул 3, да минеш през уроците за плотиране изчитайки пак всички теми даващи разяснение за използването на мащабите, под уроците там, да се върнеш пак на тези уроци от модул 3 И чак тогава да задълбаваш с Drawing UNITS и т.н.

Аз лично предпочитам, когато работя в AutoCAD среда да съм с настройката по подразбиране че един unit ми е един мм и това е настроено в Drawing Units и от там насетне прилагам всичко което съм научил от курса, разучил от опита си от интернет от колегите си и съответно съм споделил тук в Аула.

Надявам се да съм бил полезен с отговора и да съм те насочил към стъпки които трябва да извървиш за разбирането на основтната концепция, която се прокламира тук в Aula, когато става дума за чертане в AutoCAD.

Ето единни от най-интересните теми що се касае до разбирането на UNITS и мащабите в AutoCAD:

Защо е необходимо да се задава един Paper Unit на колко Drawing Units е равен?

Как да синхронизирам измерването?

Възможно ли е 1:1 да съвпада с 1:10?

Как да намаля размерът на оразмеряването?

Каква е разликата между мерните единици в UNITS и User Preferences /в OPTIONS?

Благодаря много за отговора ! Ще продължа напред с курсовете и ако има още нещо ще питам :)

Моля, това е другото което може да правите в Аула, ако не намирате нещо вече коментирано в много бройните теми на форума или в уроците, питайте или ще получите рязяснение или насоки така че да се справите с проблема.

незнам как се подхожда в блог, трябва да задам въпроса си тук или се отваря нов, но той е следния: Мога ли да въвеждам размери в см, а изчертаното да е 10 пъти по-голямо. Карат ме да чертая в мм, аз аз съм свикнал в см, което е и широко възприето в България за архитектурни чертежи. В момента съм поне 30% по-малко продуктивен заради това, че трябва да въвеждам мерките в мм.

Здравей, Димчо.

Прочете ли първият отговор към тази тема и препратките към другите теми от форума.

Там в доста детайли е обяснена идеологията на мащабите в AutoCAD.

С две думи чертай си в каквото ти е удобно след това превръщането на мерните единици е съвсем условно, ако твоя чертеж е чертан в единици приети за милиметри и след това се изпозлва за подложка, лесно може да се направи премащабиране посредством правилен подход към Units. Има вариант дори да изчертаеш всички елементи в милиметри и след това със Scale да ги превърнеш от милиметри в сантиметри.
