Как да променя кривите линии ,защото с орто не става?

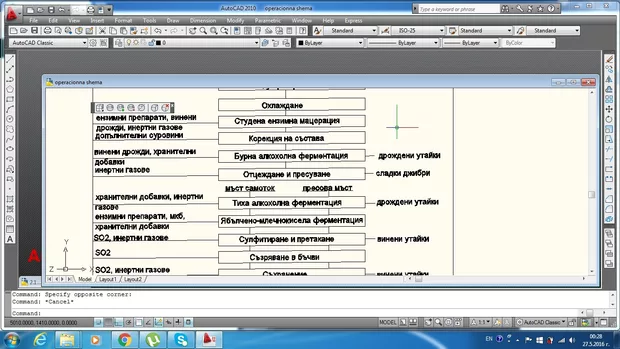

Здравейте,надявам се да можете да ми помогнете!Аз съм с Autocad 2010,явно съм натиснала нещо и всички линии на схемата ми станаха криви(след като са начертани),дали знаете откъде идва проблема?!
Здравей, проблема не е от Ortho. В случая проблема идва от това че си завъртяла координатната система.Това много често се случва когато е задържан Shift и съответно е задържан scroll - a на мишката за да се използва PAN.

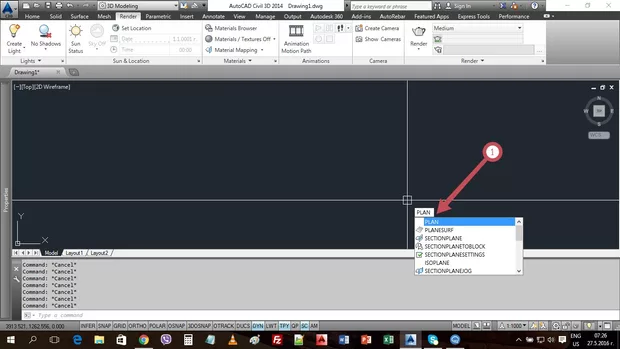

За да разрешите проблема изпишете в командния ред командата PLAN ( снимка 1 позиция 1 )

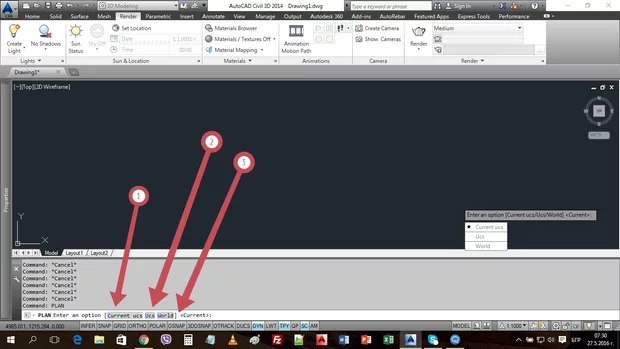

След което AutoCAD ще попита какво точно искате да направите дали да запазите тази координатна система ( снимка 2 позиция 1 ) дали да изберете нова локална координатна система ( UCS - снимка 2 позиция 2 ) или да изберете стандартната координатната система за AutoCAD ( World - снимка 2 позиция 3 ).
- Изберете последната опция World * и следва да минете в равнината X0Y и съответно да виждате всичко както бихте искали да се визуализира.
Надявам се да съм бил полезен с отговора.
Благодаря ви много :)
Моля! :)
