Въпрос към урок: Създаване на лейаути от курс: AutoCAD Формула

Как да създам viewport?

AutoCAD Формула AutoCAD
Ivan Tashev

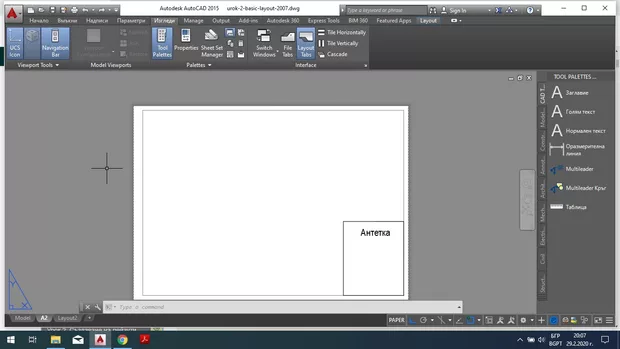

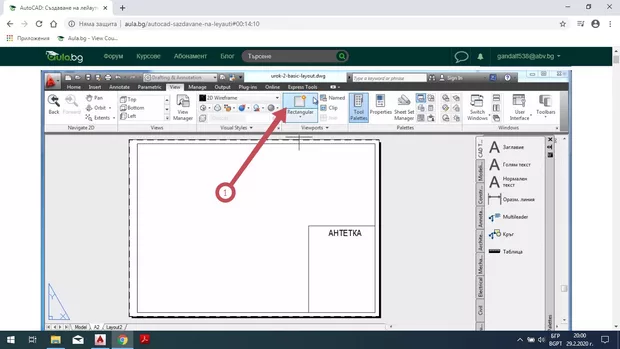

Нямам тази икона на моята версия на AutoCAD и не мога да направя упражнението Модул 8 урок 2 .Не мога да видя правоъгълния поглед в лейаута.След като изписвам командата в комансния ред пак не става. Какво трябва да направя?

Краси Кръстев

Здравей, Иван.

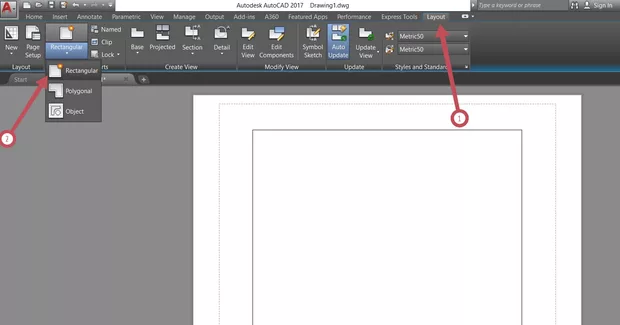

Тази иконка след 2014/5 версия мисля вече е в контекстуалното меню Layout (снимка 1 позиции 1 и 2).

Снимка_1

Това контекстуално меню съответно се появява, когато влезнаеш в някой от Layout - тите.

Диана Христова

В по-новите версии не виждам и аз тази икона, но пък автоматично се задава правоъгълник. Пишеш viewport, после задаваш single, иска ти начална точка, после крайна точка и практически е същото

Ivan Tashev

Благодаря за изчерпателни отговор. Лек ден желая.
