Как да пренаредя слоеве във вече създаден чертеж?

AutoCAD Формула AutoCAD

Здравейте, проблемът ми е следния: имам готов чертеж, който трябва да обработя. Искам да щриховам определени площи (да ги запълня с цвят), когато го направя, текстовете (също и други елементи) не се виждат, защото слоят, в който са е под този с щриховката.

Здравей, Велияна.

Може да направиш пренареждане на слоевте посредством функцията Draworder.

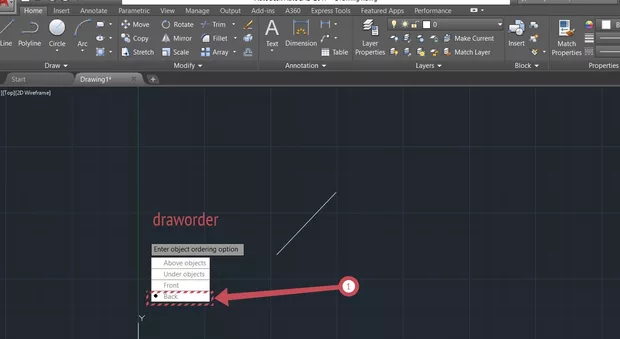

Снимка_1

Селектираш всичките щриховки посредством функцията Select Similar и след това изпълняваш командата DrawOrder и съоттветно избираш опцията Back (снимка 1 позициия 1) за да сложиш щрихите най-отдолу.

Колкото ако става дума само за текста може да използваш Island detection при която опция щриховката "заобикаля" текста.

Благодаря Ви за отговора. В допълнение имам още няколко въпроса. Защо в Layer properties manager не се визуализира преместването на съответния слой? Има ли опция, която да покаже правилната последователност на слоевете? Мога ли да знам колко елемента имам в даден слой?

Моля!

Супер е че е проработило за теб!

На допълнителните върпоси:

  1. Не се визлуазират слоевете , обикновенно може да ги филтрираш (организираш) в Layer Manager - a по цвят, по това дали са замразени или не , заключени или не , по име и т.н.

  2. В момента се сещам за лисп програмка която може да направи това за теб, както и лисп програмка която при зададени слоеве в определен ред да ги сложи един над друг точно в тази последователност която си задала.

  3. Може - използвай Quick Select приложен за целия чертеж и съответно критерия на селекция ще ти е само слоя.
