Как да постъпя при направа на разгъвка?

AutoCAD Формула 3D AutoCAD

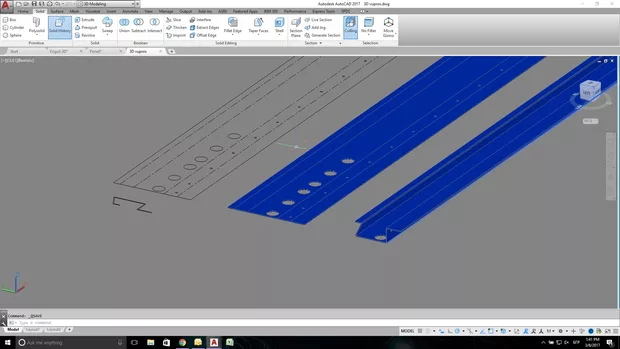

Здравейте, опитвам се от 2D чертеж да създам 3D детайл. Чертежа представлява разгъвка на ламарина с дебелина 2мм. Работя по следния начин: 1. Избирам вътрешността на отделните сегменти които ще се сгъват, и чрез PRESSPULL ги "вдигам" 2мм нагоре по ос Z. 2. Получават се няколко солида в една равнина които завъртам по оста на сгъване. 3. На местата където се срещат два вече завъртяни солида се получават празнини които чрез PRESSPULL и чрез FILLET EDGE оправям

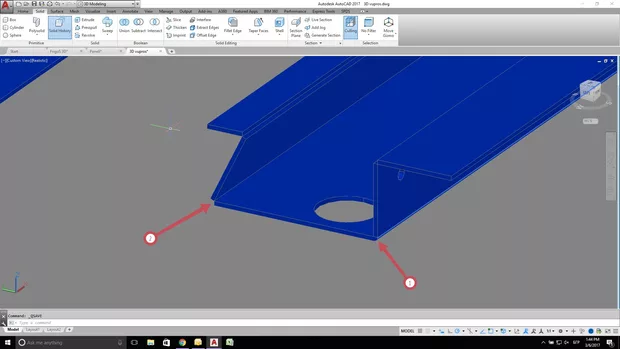

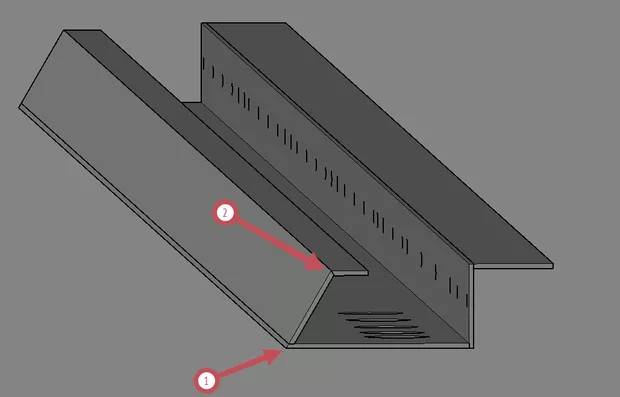

Срещам следните затруднения: 1. Искам да "вдигна" определен сегмент от 2D чертежа като избера вътрешността на фигурата. Ако не се вижда целия контур на въпросния участък които искам да "вдигна" PRESSPULL не работи, чертежа е в мм и детайла е доста голям, тази операция става малко трудоемка понеже заради отдалечаването на обекта (за да се види контура) в определени ситуации курсора е по голям от фигурата която трябва да избера. Има ли друг вариант така че да избегна това неудобство? 2. Там където два сегмента се срещат под 90 градуса чрез PRESSPULL и FILLET EDGE нещата се напасват (1) но как да действам там където сегментите не са под 90 градуса (2)?

Дайте някакъв съвет как да постъпя. Стигнах доста напред в курса но срещам затруднение с този момент. Детайлите са доста големи. Имам предвид че чертая 1:1 и чертая в мм а този конкретно детайл е дълъг около 2500мм. Примерите които инж. Цукев дава са със сравнително малки детайли и там нещата се получават но когато започна да въртя детайл дълъг 2500 еденици става доста трудоемко да направя точно това което искам.

След доста главоблъсканици успях!

Използвах "Taper Faces" и някои други команди. Ако някои все пак реши да сподели и други начини за постигане на този ефект ще се радвам да науча нещо ново.
