Как да плотираме без проблем в Аутокад?

Здравей, Теодор.

Благодаря че си сподел чертежа, но да те попитам няколко уточняващи въпроса за да мога да помогна.

Какво точно се случва когато тръгнеш да плотираш?

Целия ли чертеж се опитваш да принтираш?

Малко повече информация за това какво си направил и не се получава и какво искаш като краен резултат.

Значи , след като го принтирам в мащаб 1:50 на хартия А1 - числата ми излизат нестандартно - разхвърляни - И не са в кръговете също

Целия чертеж да :)

Като краен резултат искам да излезе нормален чертеж и най вече числата и буквите да изглеждат добре . ( Извинявам се , че така на 3 коментара се обосновах)

Целия чертеж да :)

Като краен резултат искам да излезе нормален чертеж и най вече числата и буквите да изглеждат добре . ( Извинявам се , че така на 3 коментара се обосновах)

Добре.

Проблема идва от това че са използвани анотатовни мащаби и не анотатовни мащаби в едно, като на обекти с приложени анотатовните мащаби са вмъкнати твърде много мащаби и самото им задаване е некоректно. Под некоректно имам предвид че в моделното пространство всичко е нагласено в реален мащаб 1:1, което при спазване на принципа от курса за чертане едно към едно ... В случая си избрал едно към едно да отговаря на сантиметри това значи че 1:1 така както си нагласил анотатовните ти обекти са за към 1:10 което е доста по едър мащаб от 1:50 .... Това едноното.

Другото е че самите НЕ анотатовни обекти са с доста големи височините от към текст, имам предвид че 4 мм височина на текст за оразмеряване линия е доста .... Поне според мен.

Съвета ми е да махнеш анотативността на обектите и да зададеш височина на текста спрямо спрямо препоръчителните показани в този урок + Класически тип на мащабите. На този етап ако не си доразбрал как точно работят анотативността мащаби, съвета ми е да прегледаш и модула за разпечатване и направа на лейаути в настоящия курс и да се върнеш отново на тозиурок в който се разглеждат анотатовни мащаби... Лично аз чак тогава разбрах какво точно са анотативността мащаби и как могат да ми служат във времето.

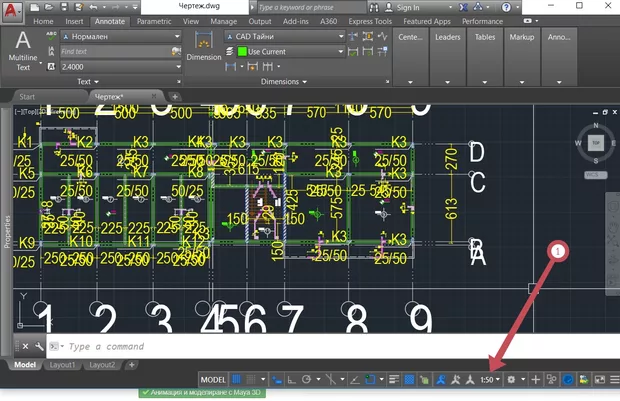

Ако искаш да е анотативно, то направи всичко анотативно, НО тогава се увери че обектите са ти анотативни съдържат в себе си анотативни мащаб 1:50 ( което е 1:5 когато си чертал едно към едно в сантиметри) и също така се увери за това че когато "гласиш" текста долу визуализирането на мащаба е настроен за 1:50 - снимка 1.

Сам виждаш какво се случва обаче когато анотативните са в мащаб 1:50 ..... несъизмери ми са и тук трябва вече да оправиш съизмеримостта на височината на текста иначе ще са големи и разхвърляни отново при принтиране. т.е. тук трябва да им промениш Paper text височината....

Ако има други въпроси и мога да помогна съм на линия.

Още веднъж препоръката ми да изгледаш модулите за мащаби и плотиране към настоящия курс.
