Въпрос към урок: Как да променим или добавим атрибут към съществуващ блок
от курс: AutoCAD Формула II
Как да останат нагласени атрибутите, ако са намествани, но цвета им да бъде сменен?
AutoCAD 2014. Ситуацията е следната: имам блокове за осови точки с номера, които са наместени, за да се четат в чертежа и искам да им сменя цвета. Сменям го, но след командата ATTSYNC номерата се изместват в изходна позиция.
Здравей, първо едно уточнение искаш да смениш само цвета на атрибута, а обектите да останат в друг нали така.
Ако е така това може да стане лесно ако блока е "подготвен за това"
Ако блока изначало е построен по следния начин :
Да приемем е всичко е в слой 0.

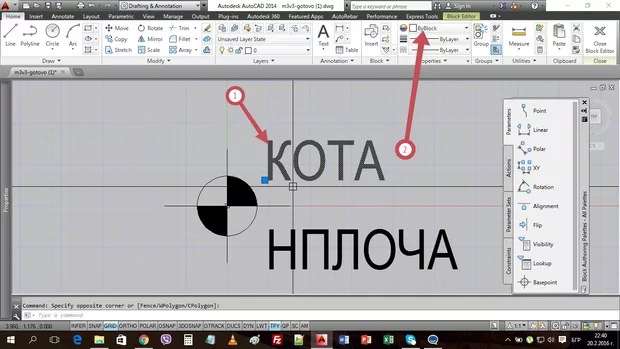

- за атрибута е зададена стойност ( снимка 1 позциия 1 ) ByBlock

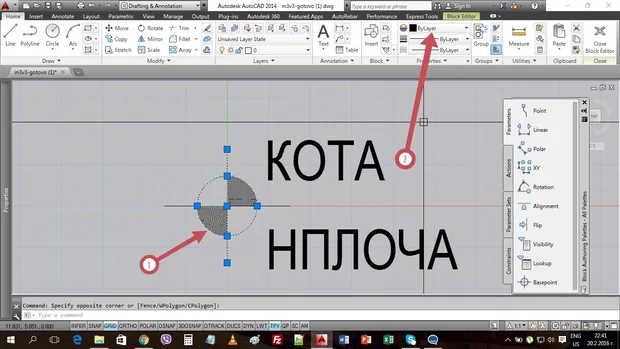

- за обектите е задено ByLayer - снимка 2

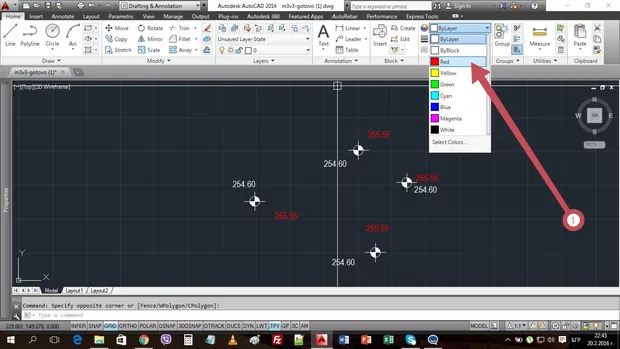

Може да селектираме всички блокове и съответно да изберем друг цвят от Properties - снимка 3,
Следва атрибута който е ByBlock да се оцвети в избрания цвят - снимка 3.
