Как да оправя мащабите?

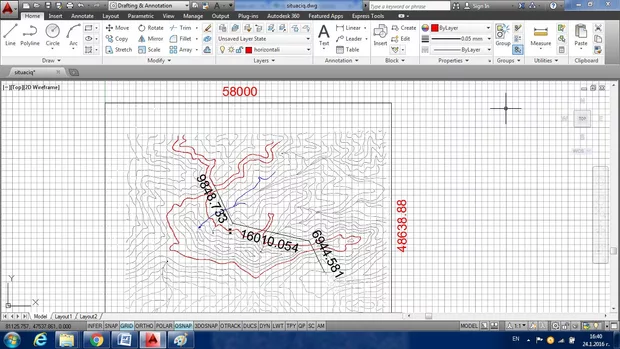

Зададен е път А-Б- обозначен с черна линия. Само че тези дължини са ми нещо огромно и не знам как да им определя мащаба.Да кажа например, че размера 9848,733 после при принтиране трябва да бъде 12,5 см. Тези червените размери (нарочно така съм ги означила с текст ) са размерите на самата подложка. Как да разбера какъв мащаб да задам на подложката (сложих й scale 1:1). 2. Най-лесния начин за повтаряне на хоризонталите върху картата със spline ли е? 3. Как да си махна появилата се мрежа от квадратчета. (Много се извинявам, че довършвам въпроса като отговор, но без да искам го изпратих) Благодаря предварително.

Зависи от точността, която искаш дапостигнеш се ползват различни подходи.Най-лесния и бърз начин е следния. 1.Преди сканирането правиш с молив две точки с маркер кръст по диагона на картинката на точен размер. 2.След това сканираш, като настройваш сканирането да бъде на пълен размер на листа. 3. Настройваш в Units линейните размери с точност до осем знака. 4. След като си прикачила файла изчертаваш единия диагонал. 5.Математически разделяш измерения размер между двата двата кръста от картинката на измерения размер между двата кръста от прикачения файл. Това е числото с осем знака след десетичната запетя, което трябва да напишеш при мащабирането. 5.>>комадата "Scale". >>избираш контура на картинката. >>референтната точка, която иска командата е средата на диагонала.>>за мащабно число избираш пресметнатото мащабно число П.П може да разделиш и 12,5/9848,733 и да получиш мащабното число, но е доста по неточно. Задължително линените рамери на MAX точност в Units.

За втория въпрос - използвай "RASTER DESIGN". Програмата има отличен "HEPP: За третия въпрос - във функционалния ред долу изключи иконата "GRID". УСПЕХ!

Благодаря!

Обучаващо филмче за жекторизиране на хоризонтали: https://docs.autodesk.com/CIV3D/2014/ENU/training_videos/georeference_parcels.htm

Всъщност видеото е следното: https://dox.bg/files/dw?a=6c409b309e

По-горе е компресиран файл, включващ няколко обучаващи видео филмчета за "RASTER DESIGN". Това е само за векторизиране на хоризонтали: https://dox.bg/files/dw?a=47558c0bb8
