Как да обърна въвеждането на ъгли в AutoCAD?

Здравей, Йордан.

1. Проблема е в системната настройка: *ANGDIR *

0 е в посока обратна на чосовниковата стрелка,

1 е по посока на часовниковата стрелка.

2. Ето тук:

Защо при използване на абсолютни координати, линиите винаги отиват наляво в безкрайността?

ще ти даде повече яснота за абсолютните и относителните коордианти.

Првгледай и темите прикачени в отговорите те също доста изчерпателно и в детайл идеята на ползването на относителни и абсолютни координати в AutoCAD.

Благодаря за отговорът,но за съжаление нищо не се променя когато избера ANDGIR и след това 0 или 1 няма промяна в коя посока ще се променя градуса на ъгълът.

Сега мисля че разбрах къде по-точно е проблема при теб.

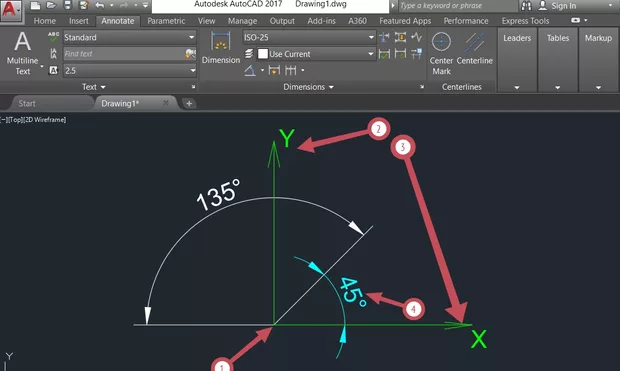

Реално ти въвеждаш директно ъгъла посочен на снимката за упражнение 1, който е 135 градуса. Ъгълът от 135 градуса е между двете линии е вътрешен за фигурата, НО той е различен от това ъгъла който трябва да зададеш спрямо координатната система.

Представи си че си в точка 1 (снимка 1 позиция 1) и там слагаш коордиантната система (снимка 1 позиции 2 и 3) - това е твоята относителна координатна система и на снимката както виждаш съответно координатният ъгъл заключен между X и твоята права от фигурата скючват 45 градуса, А не 135.

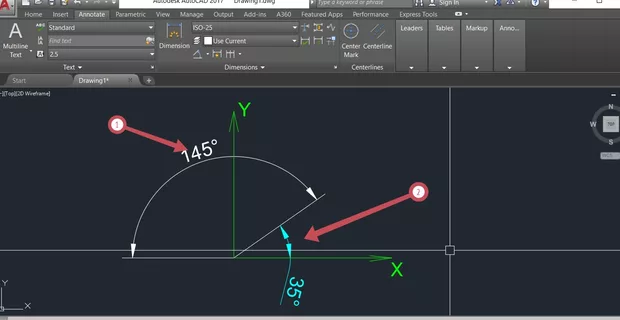

Ако ъгълът беше 145, то тогава коордиантният ъгъл трябва да е 35 градуса (снимка 2).

Ако прегледаш темата към която темата към която те препратих в по-горният коментар ще придобиеш още по-добра представа за нещата.

Да точно така е вътрешен ъгъл и се чудя как да го изчртая под градус 135.... А когато имам зададени вътрешни ъгли да се изчертават под определен градус както на упражнение също имам ъгъл 80 градуса как може да се направи да се вижда вътрешният градус ?

Ако искаш да въвеждаш директно втрешния ъгъл то, трябва да преместваш и да завърташ координатната система, което на този етап от време ако сега започваш с AutoCAD Не ти го препоръчвам по-скоро свикни с основните принципи на работа на координатната система, да малко по трудоемко е да се пресмята какъв ъгъл да се зададе при положение че на упражнението са показани вътрешните ъгли, НО на този етап от обучението препоръчвам да се ползва този метод.

Да,разбирам но примерно както са ми дадени упражненията с вътрешни ъгли за да изпълня правилно задачата как би могло да се случи това изчертаване по моя преценка ли ? Защото държа всичко да го правя правилно включително и упражненията искам да са правилно изпълнени.

Изчертаването ще стане като пресметнеш наум какъв ъгъл трябва да въведеш, премсмятайки го и правейки това упржнение, ще допринесеш до това да разбереш как работят абсолютните и относителни коордианти в AutoCAD, в последствие ще се научиш как да местиш коорд. система и да не премсяташ тези ъгли, на този етап упражнението е насочено именно с това малко да помислиш как на база знанията които имаш от урока да изпълниш упражнението ... да малко дребни сметки, НО на този етап това е което трябва да се упражни.

Добре,благодаря ви.

Моля!

Здравейте, с помощта на въпросите под видеото се справих с ъгъла и се досетих къде е пол. и отрицателно число, но толкова много пъти започвах отначало, заради малка грешка или натистан esc по грешка. Въпросът ми е има ли начин (предполагам че би трябвало да има) след като съм прекъснала чертането на линията, да започна от там до където съм стигнала за да не започвам отначало.

Здравей, Ruja.

Да може.

Ето един от начините да го направиш:

започни нова линия, включи прилепванията и се прилепи чрез Endpoint, там където си приключила и искаш да продължиш.

Препоръката ми obaè е да използваш Polyline, тя е непрекъсната и съответно след всяко въвеждане на точка, било посредством избор с мишката или въвеждане на координата, натискай само по веднъж Space и следва да продължиш изчертаенето ѝ, едва когата завършвашизчертаването ѝ натисни два пъти Space.
