Как да направя симетрично разтягане на кухненски шкаф?
Направих динамичен блок на кухненски шкаф поглед от горе, но не мога да направя двете врати да се разпъват симетрично заедно със шкафа. Накой може ли да помогне?
Здравей, за симетрично "стречване" ( разпъване ) може да се подходи така: правиш си най - обикновен параметър Linear с number of grips = 1 ( меркера за разтегляне да е един, това е в properties на параметъра ) правиш го както е направен на снимката от край до край след което му задаш действия. Първото действие е Stretch с parameter point в маркера и strech frame да е лявата част на обекта, след това правиш същото действие (Stretch) с parameter point пак в маркера, но този път stretch frame за другата страна обаче ( от дясно ).След това кликаш на иконката на второто действие за да я маркираш отиваш в properties ( ctrl+1) и там на Distance multiplier (на снимкатата е показано като позиция 3 ) задаваш - минус 1. Така сега вече ще имаш симетрично "стречване" ( рапъване).Ето и линк към моя тестов файл: https://dox.bg/files/dw?a=7cb3115241 Надявам се да съм бил полезен.
Благодаря, ще го пробвам.

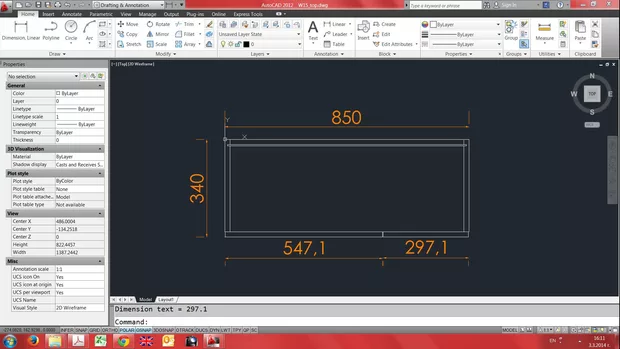

Става така само трябва да го доошлайфам, понеже сега ми го разтяга нелогично. Нещо бърка размерите. Например давам му шкафа в properties да стане от 750 мм на 600 мм, а то ми добавя 300 мм и го прави общо 1050 мм. Но иначе симетрията на вратите я запазва.
Краси нещо не успях да се справя със симетричното разтягане. Сега правя една ламелна рамка и следвам точно инструкциите, но резултата е некоректен. Ако разтегна рамката от 140 на 160 см то я прави на 120 см. Всъщност маркера се увеличава, а обекта намалява симетрично.
Извинявам се че го пиша втори път, но ако искаш и флип действие последователнстта е следната. Първо се прави флип - параметър и действие в средата на блока. След това
разтягане в двете посоки със задаване на средна точка за симетрично
разтягане независимо от коя страна разтягаш. Важно е когато се задава
зона на разтягане в едната или другата посока да не се обхваща флип
действието и базовата точка която е в средата на блока, в противен
случай ще се местят. Това работи много добре ако искаме базовата точка
винаги да е в средата! Ако пък искаш и да се променят автоматично размерите преди горепосочените действия оразмеряваш с асоциативни размери. Май се поувлякъх!
Най-интересното е, че след 3 чаши вино, някъде към полунощ на човек му идва музата и нещата се случват :)

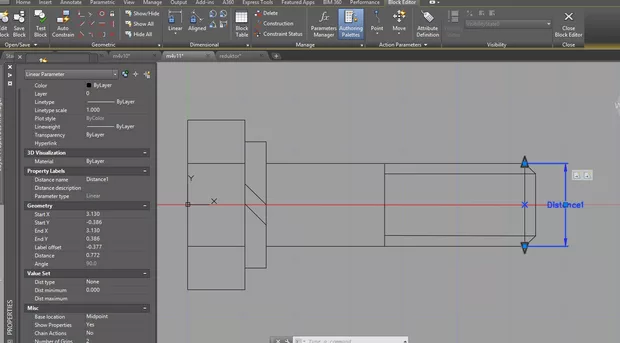

Аз разтегнах симетрично болт:
1. Параметър с две точки.
2. Промяна на Startpoint в Midpoint.
3. Деиствие Stretch за едната точка.
4. Действие Stretch за втората точка.
5. Seve
