Как да направя перпендикуляр от точка, която не е среда на линия?

Question

Здравейте, интересува ме как да направя перпендикуляр(и) от линия, които да не започват от средата на линиятя? Примерно имам следните данни:

А до B = 90sm, A до A1 = 30sm, A до A2=50sm и от всички точки трябва да изтегля перпендикуляри. Има ли начин да задам перпендикуляр на Хсм от началната точка А?

Краси Кръстев · Accepted Answer

Здравейте и от мен !

Аз бих използвал този lisp, който споделям тук :

https://drive.google.com/file/d/0B7q74PlX2UYeVElMaUN5emtpazg/view?usp=sharing

Надявам се да си работила с lips програмки досега.

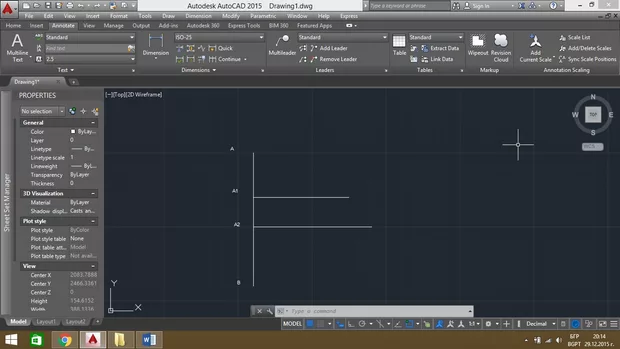

Зарежда се като стандартен lisp. Стартира се с командата PERPL ( изписва се командата в командния ред ) след което те пита да посочиш точка от линията към която искаш да направиш перпендикуляр, цъкаш на точката след което в едната или другата посока спрямо линията от която избираш точка изчертаваш линия от точката която линия съответно е перпендикулярна на линията от която си избрала точката - снимка 1.

Качвам и едно видео без звук ( нямам слушалки в момента ) в което набързо показвам как може да използваш lisp програмката.

https://aula.bg/u/MTk1MDA4MzU3Mw

Надявам се да съм бил полезен с отговора и с този lisp мисля че ще спестиш доста цъкания за  достигане на ефекта който искаш.

Весело посрещане на Новата година и от мен !

Георги Табаков · Answer

Има няколко варианта да изтеглиш перпендикуляр от т.А на опредлено разстояние. В този случай аз бих постъпил така:
1. Активирам иконата "Orhto" от Obsnap меню.
2. От точка А изтеглям на ляво произволна линия
3. С командата Offset правя успоредни линии на тази изтеглена от т.А на разстояния кавито са ми необходими.

Весело посрещане на Новата година!

Росица Певецова · Answer

Благодаря за отговорите и на двамата, много ми помогнаха :)

Краси, не съм работила с lisp програми, с чертаенето в CAD започвам от нулата, НО програмката ми свърши чудесна работа, благодаря, че я сподели! Разцъках и стигнах до по-опростен метод, който е идеален за мен в случая (построяване на основна мрежа за конструкция на Х облекло) и споделям:

- избирам lisp файла както е на видеото

- Perpl команда, първия перпендикуляр ми е от точка А

- за следващ перпендикуляр пак Perpl команда, shift + десен бутон, endpoint и после From (избирам т. А) и колко единици надолу от т.А да е следващия перпендикуляр, след това задавам дължината на перпендикуляра. Така мога да изтеглям няколко перпендикуляра с различни дължини на различни растояния от т. А, което е конструктивната последователност на чертане в моя случай.

Краси, методът ти е по-подходящ за мен, защото е по-гъвкав и мога да задавам различни дължини на различните перпендикуляри, докато с offset копирам една и съща дължина на перпендикуляра.

Още веднъж благодаря и на двамата, страшно много ми помогнахте!!!

Весело посрещане на новата година :)

Николай Николов · Answer

Активирай AUTOSNAP c (F11) и тогава може да теглиш перпендикуляр и от наклонени линии. Само трябва по вниматилно да действаш с мишката. Като прихванеш перпендикуряра докато линията е в началото после направлението само се поддържа.

Penka Dimitrova · Answer

При наклонени линии за мен е най лесно да се чертае със завъртане на координатната система: в командния ред "UCS" след това като подопция се изписва "е", кликва се върху линията и координатната система вече е перпендикулярна с направления посоката на линията. За да се върнем в нормална координатна система: UCS, после "w"

Любомир · Answer

Много удобно. Благодаря.

Anton · Answer

Прави се произволен перпендикуляр към линията и после се премества в точката.

Eleni · Answer

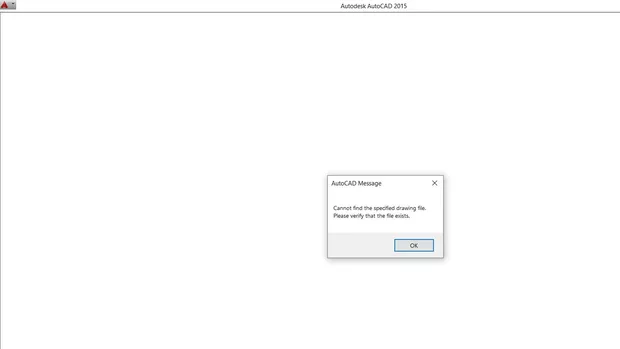

Аз се опитах да си сваля лсп програмата, но не иска да се отваря. Да не би проблемът да е във версията ми 2015?

Краси Кръстев · Answer

Здравей, Елини.

Как се работи с Lisp програмки може да научиш от този урок тук:

Автоматизация с AutoLISP за НЕпрограмисти

от курса на Аула.

Ето и една полезна тема в която може да научиш, малко повече за зареждането на даден лисп и последващата му употреба -

Защо не ми се зареди програмата AddN?

Eleni · Answer

Мерси, сега ще ги разгледам.

Диана · Answer

LIPS-а вече не е активен!

Милко · Answer

Искаме LIPS. :)

Александър Христов · Answer

Здравейте!
Системата на обучение в aula.bg много ми допада, благодаря Ви за това което правите!
Видеото, в което обяснявате как да използваме lisp програмата не е активно, а и не намерих друго място, където накратко да са дадени указания за това как да зередя програмата в аутокад и да я използвам. Благодаря!
