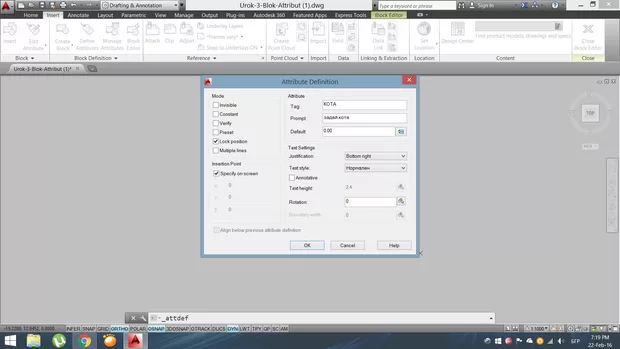

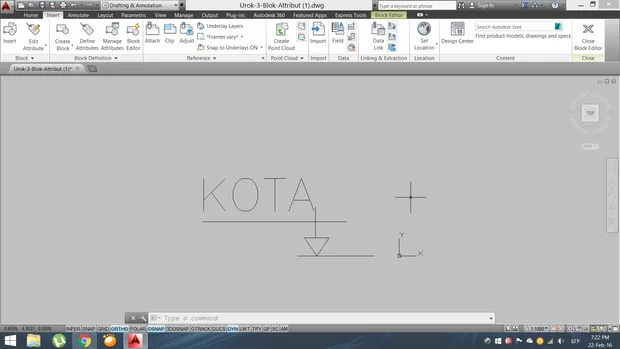

Как да направя надписа, за атрибута - "КОТА", да ми се изписва с удебелен шрифт?

Здравей,най - вероятно в момeтна ползваш стил за текста, за който в Font name - a му е зададен шрифт който стой "тънък" ако мога така да се изразя.

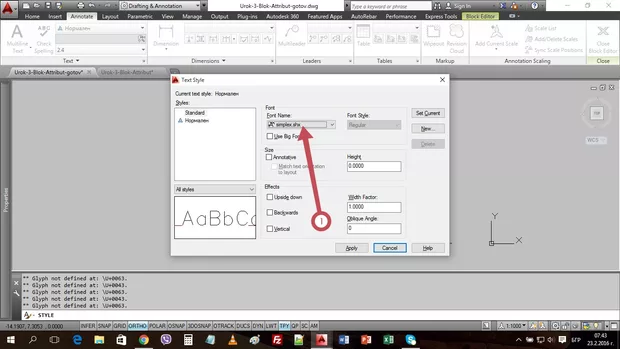

Предполагам на 90 % че на снимката която си показал текста се намира в стил Standard и за стила е зададен шрифт Font name - Simplex.shx или подобен стил с разширение .shx - снимка 1 позиция 1

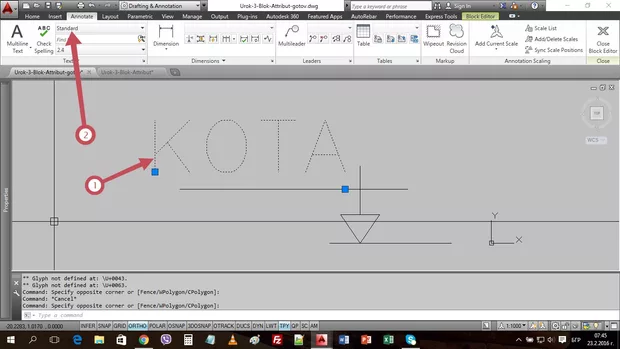

Ако атрибута е със зададен точно такъв стил на текста ( с шрифт .shx ) следва текста на атрибута да излгежда по начина показан на снимка 2

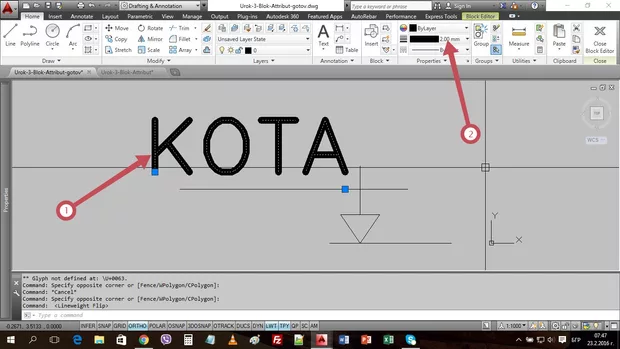

Интересно е че точно тези типове шрифтове ( .shx ) се влият от зададената дебелина т.е. ако директно в сами блок на атрибута задам по - голяма стойност за дебелина на линиите следва тескта да се удебели - снимка 3

При теб обаче това не се случва защото си изключил LWT отметката ( отметката точно до DYN която от сниката ти виждам че е включена), Ако включиш тази опция ще виждаш дебелините на линиите - снимка 4

Това е първия ти вариант за справяне с проблема.Да си включиш тази опция и ако предположението ми че си използвал стил с шрифт .shx е вярно съответно да смениш дебелината на този текст.

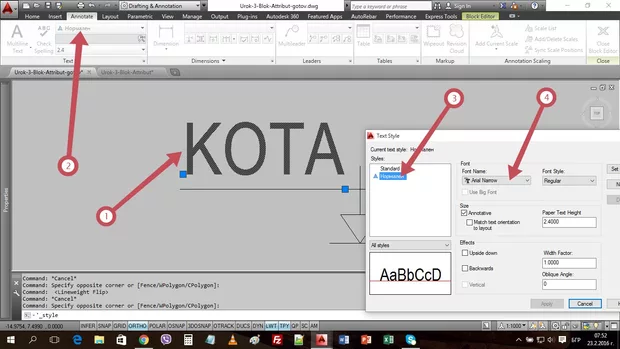

Втория ти вариант е да зададеш стил с шрифт например - Arial Narrow - снимка 5 ( или просто на вече избрания стил смениш шрифта ( Font Name - a )

Този шрифт е различен от .shx шрифтовете, той не се влияе по никакъв начин от дебелината която ще зададеш за дадения текст или пък за слоя в който се намира самия обект.

Разликата идва от там че .shx е "векторен" шрифт т.е. на дадения вектор може да зададеш дебелина, а другия не е.

Надявам се да съм бил полезен с отговора и да съм помогнал за разрешаване на казуса.

Благодаря за отговора. Оказа се LWT отметката. Самоче сега друго ме затруднява :). Промяната типа линия.От права в прекъсната. Зареждам други типове линии, но пунктираните не ги изпълнява. В палетата изписва, че съм променил типа линия с друг тип линия,но колкото и да увеличавам си е права непрекъсната. По-сложните типове линии се получават. Само първите няколко които ми трябват за оси и някои други маркировки не се изпълняват.

ОК, радвам се че съм помогнал за проблем.

Имам две препоръки :

1. Ако мога да те помоля когато имаш някакъв нов въпрос който не е обвързан по дадена тема, задавай го като изцяло нова тема.Хубаво е да се процедира така защото първо когато има нова тема тя отива в раздела Нови и в раздела Неотговорени съответно шанса някой който иска да помогне и да отговори на някой въпрос ще провери из въпросите в този раздел т.е. качва ти се шанса за по - бърз отговор. Второ самия форум става доста по подреден, т.е. ТЕМА и под нея дискусия само в тази насока до разрешаване на даден казус.Освен това задавайки нова тема, в Aula профила си имаш раздел Мойте теми, ако след време искаш да си припомниш нещо което си питал като си задал тема следва да намериш доста по - лесно темата ( на база името на темата ) отколкото да се ровиш из всички теми за да откриеш нещо което си писал преди 3 месеца.

2. Видях че си във ViP групата на AutoCAD в Aula. Там може а намериш една много ценна E - книга на инж. Иван Цукев в която е описал основните концепции за ползване на типове линии. Ако я прочетеш следва да няма тайни за ползването на вида на линиите в AutoCAD.

Ето и една полезна тема в която накратко са показани някои от основните тънкости на изпозлването на различните типове линии -

Защо в моделното пространство осовите линии са непрекъснати? Сменям мащаб, scale и т.н., но няма ефект. В същото време в лейаутите и при плотиране всичко е ОК.

Тази тема ще ти помогне, но ако искаш наистина да разбереш тънкостите и концепцията прочети книга.

Надявам се да съм бил полезен с отговора и да съм те насочил на правилното място.

Благодаря. Ще се постарая да спазвам правилата на сайта. И ще прочета и книгата.
