Как да направя един Viewport "непрозрачен"?
В един лейаут трябва да направя два Viewportа, но единият от тях запълва целият лист на лейаут. Искам към единия ъгъл големия Viewport да прикача малкия Viewport, така че да са един върху друг. Как да направя малкия Viewport "непрозрачен", за да не "прозират" детайлите от големия Viewport?
Това което направих, за да си реша проблема, е, че големия Viewport го затворих като полигон по контура на малкия, изрязвайки този участък от големия Viewport, който се припокрива с малкия. Въпросът ми е има ли друг начин?
Честно казано винаги, така процедирам.
Интересно ми е дали някой ползва друг подход.
Благодаря Краси!
Аз "режа" viewport-ове само заради елементи с фиксирано местоположение на листа - антетки, таблици, забележки ... Ползвам wipeout когато поставям един върху друг viewport-ове. Но тъй като wipeout wipeout не може да се управлява с draw order в layout (т.е. wipeout винаги е отгоре и крие всичко под него), правя следното: 1. В model си очертавам wipeout около "горния" viewport 2. С draw order пращам wipeout-а под viewport-а 3. Правя viewport на избрания лист и го поставям върху другия viewport. Пробвайте, става изключително бързо.
Здравей, Теодор.
Супер е че си споделил този начин на работа.
Привърженик съм на изрязването на Viewport - та и поставяне на максимално по-малко на брой viewports. Малко на брой, защото AutoCAD работи доста по-бързо по този начин.
Това което си описал работи, НО трябва да се внимава при използването на wipeout ... имам предвид че използването на някой лисп програми довежда до draworder на wipeouts в чертежа. Другото което е неудобно е при препокриването на viewports, понякога е доста неудобно да се селектира определен viewport /този който е "над" другия/.
Споменваш за управление на wipeout в Layouts, има една друга хитринка ... вместо да правиш всичките тези действия по създаване на Wipeout в моделното пространство, пробвай да създадеш в Mtext без текст, НО пък му служи една маска с фон Background фона на Layout-a /бяло/.

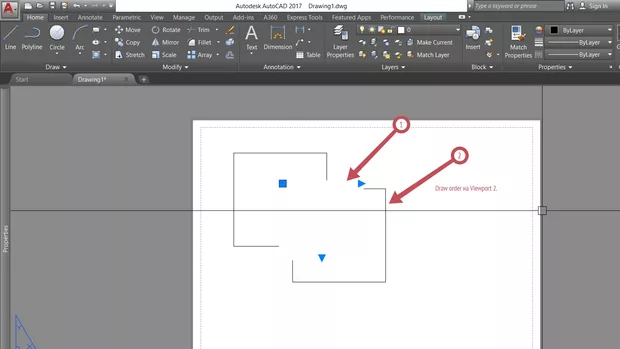

Следва да получиш следното показано на снимка 1.

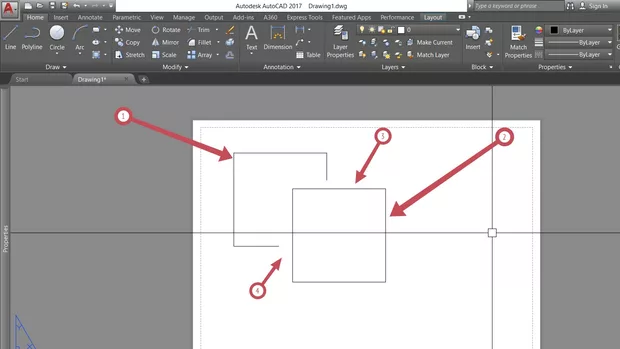

Имаш Vieport 1, един Mtext с маска след това имаш Viewport 2, който е над Viewport 2, като под Viewport 2 е сложен текста (снимка 2 позиция 1) закриваш препокриването с Viewport 1.
Предимствто тук е че дсота по-бързо се създава Mtext, след това имаш повече маркери за опериране на този mtext, с който лесно да фиксираш в рамките на препокриващите се части (става малко като динамичен блок :) )., след това имаш Draw order, който работи....
Пробвай с mtext с фон, ще спестиш време... И все пак препоръчвам "рязане" т.к. това не решава проблема със селекцията при напълно препокриващ се Viewport 2 с част от Viewport 1.
Благодаря че сподели твоят метод тук.
