Как да начертая този участък ?

Question

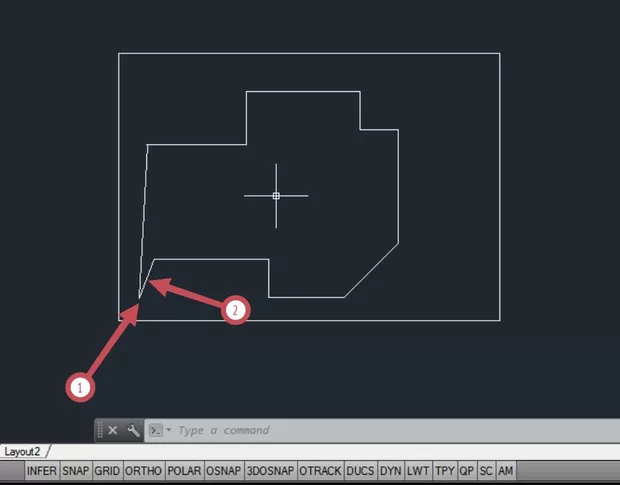

Изчертах първи чертеж, но ме притеснява, че не е начертан точно. Как да задам координатите на точката 0,0 на точката 1,1 и на точка 2,2 ? А ъгъла, който е 135 - не трябва ли да е 45 или аз нещо бъркам ?  Благодаря предварително !

Краси Кръстев · Accepted Answer

Здравей, видимо на screenshot - а фигурата изглежда както на снимката от самото упражнение.

0,0 ;   1,1;  2,2 са абсоютни кооринати т.е. точката с кординати 0,0 е точка която попада в началото на абсолютната ти координатна система на AutoCAD което означава че те се задават с #.

Ъгъла е много правилно посочен на снимката към упражнението ( скицата със задачата ) той е тъп и е 135 градуса, съседния му ъгъл е 45 градуса ...

зависмост от настройките на AutoCAD и начин на изчертаване на фигурата

може да зададеш или тъпия ъгъл 135 който е зададен в скицата за упражнение

или пък съотвентно съседния му ъгъл 45,

ако ползваш настройките по

подразбиране и изчертаваш фигурата по посока обратна на часовниковата

стрелка би следвало при ичертаваенто на този ъгъл да си въвела стойнсот 45.
