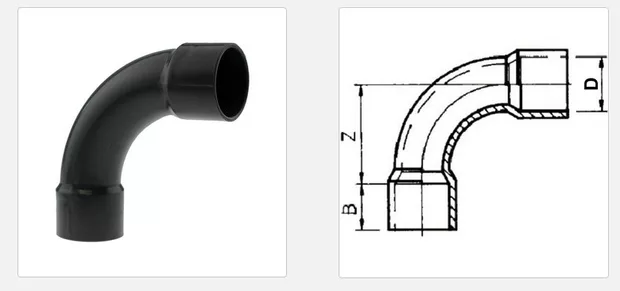

Как да начертая тази тръба в 3D?

Защото примерите са само със сплит-линия, при която няма точност. Как да ползваме дъга за точност? Или тази тръба се прави с друга опция?

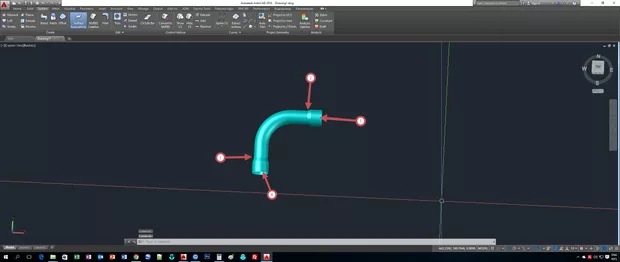

Здравей, предполагам че това търсиш като ефект - е нещо подобно на показано на снимка 1 позиция 1.

На снимка 1 детайла е направен на база на знания придобити само от курса, така че предполагам че ще се справите и вие .. сигурен съм.

Ако и след преминаването на следващите модули пиши тук в темата, ще помогнем.

Това ми е въпросът - ако не е с LOFT,то с SWEEP или ROTATE ли; или кой модул/урок да погледна, за да чертая дъговидна тръба с точни размери?

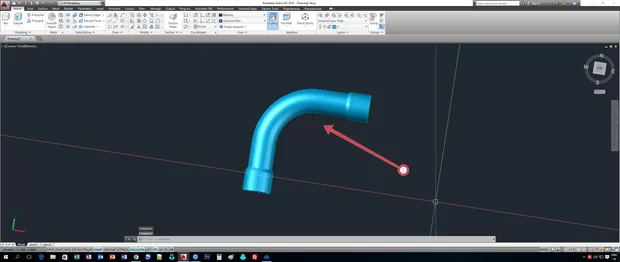

Добре, част която е в дъга ( и е с еднакъв диаметър ) я правя посредством Sweep посредство окръжност с диаметъра на коляното в тази му част - снимка 1 от позиция 1 до позиция 2.

Уширенията ги правя посредством Revolve като завъртам проекцията около оста която е в направление ОX или OY на 360 градуса - снимка 1 позиця 3 и 4.

Мисля че е удачен вариант, естествено може да има и алетрнативен метод. Може да има и по - дачен вариант, това е първото за което се сетих.

Стана от раз. Много благодаря. :)
