Как да коригирам заобляне без да изчертавам наново паралелепипед?

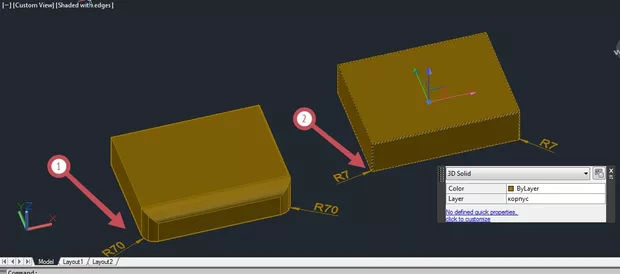

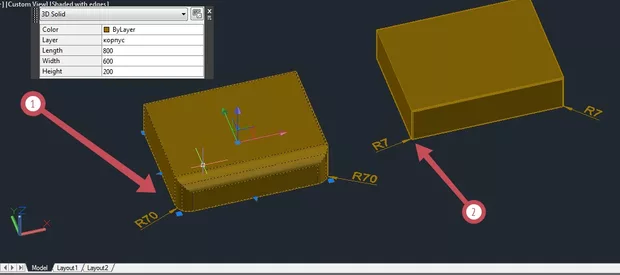

Първият паралелепипед 1 и втория 2 са с еднакви размери. 1 е чертан с Solid History, а 2 без. Разликата в QP e видна в таблиците. Как да коригирам радиуса на заобляне от 70 на 7? Тук примера не сложен, но при "натрупан" детайл искам да коригирам едно заобляне и изчертаване на целият наново.. Как се коригира заобляне?
Здравей, Борко.
Първо доста интересен въпрос.
За да променяш FIllet трябва да е било включено History - то.

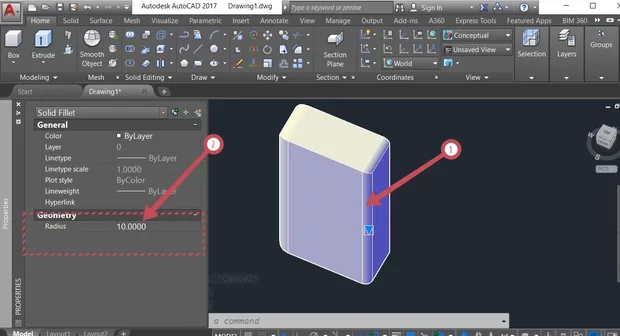

Това което трябва да направиш за да го промениш е за Солида да направиш следната селекция, да задържиш Ctrl и да селктираш само заобления ръб, при такава последователност на селекцията следва в Properties да имаш отделен ред в който може да промениш радиуса на заобляне.
Това обаче само при спазени горните условия :) - History и селекция на заоблянето посредством ляв клик + задържан Ctrl :)
инж. Кръстев, сърдечно Благодаря за отговора. Улеснението е сигурно.
Описаният по - горе принцип работи чудесно и за редактиране на Chamfer Edge! Може да са и в една фигура и двете - заоблянето и скосяването!
Моля!
Супер е че показания принцип е полезен за теб.
Супер допълние за Chamber, ще е полезно за другите участници във форума!
Chamfer и Fillet обикновено винаги вървят ръка за ръка :)
