Как да извадя опция за избор "Centerlines"?
Защо в раздел Annotate, не ми се появява опция за избор "Centerlines" в AutoCAD Architecture 2017.
Здравей, Любомир.
Командата за Centerline, може да я пуснеш съответно изписвайки CENTERLINE. Есствено ако я ползваш по-често може да я направиш на бърза клавишна комбинация.
Т.к. си с AutoCAD Architecture, съвета ми е първо провери дали имаш командата. Изпиши я в командния ред и виж дали ще ти се появи.
Попринцип когато ползваш Architecture съответно го ползваш с неговите различия във бибиотеки и т.н. Затова виж дали е налице самата команда, след това долу ще споделя няколко теми от форума, в които се дискутира това, как може Architecture версията да се използва като AutoCAD класик със стандартно Drafting and Annotation работно пространство.
Ето няколко теми в които е описано, как да се процедира при ползването на Architecture/Mechanical, MEP или друга разновидност на AutoCAD:
Как да се избера Drafting and Annotation в AutoCAD Mechanical?
Важи ли всичко показано и за версия 2014?
Къде е ''default scale list'' във версия Architecture?
Основната идея е да се премине в Профил Vanilla, и след това да се работи в стандартното работно поле - Drafting and Annotation.
И пак казвам може и да я няма, командата ами да има нещо подобно.
Препоръката е ако не използвате някой от по-специфичните инструменти на Architecture, то ако имате възможност инсталирайте си класически вариант на AutoCAD, следва повечето неша показани да са на същото място и да няма различия.
Здравей Краси, Благодаря за помоща. С насоките, които ми даде нещата се оправиха. При мен вместо Vanila има AutoCAD профил и като го избера се появиха и настройките за Centerline. Това, с което все още не мога да се справя е, че когато наглася всичко и затворя програмата, след стартиране наново трябва да влизам в Options и да нагласям всичко от начало. Как мога да запазя направените настройки и весия Architecture да работи винаги като AutoCAD?
Моля!
Супер е че нещатата са се получили!
Първо провери, дали при избора на профила си задал да е Current (виж снимка 1 позиция 4).
Първо се огледай на десктопа да не би да имаш отделна иконка на AutoCAD при самата инсталация на Architecture, попринцип при иснталацията на Architecture или MEP отметката да се сложи и иконка, която да е зa стартиране на AutoCAD профил, обикновено е махната и трябва при смата инсталация да кажеш ... инсталирай ми и тази иконка за възможност да си стартирам директно AutoCAD профила.Така че огледай дали вече нямаш такава иконка.
Ако я няма потърси през старт менюто с ключова дума AutoCAD.
Ако не намериш нещо подобно може да го направиш по следния начин:

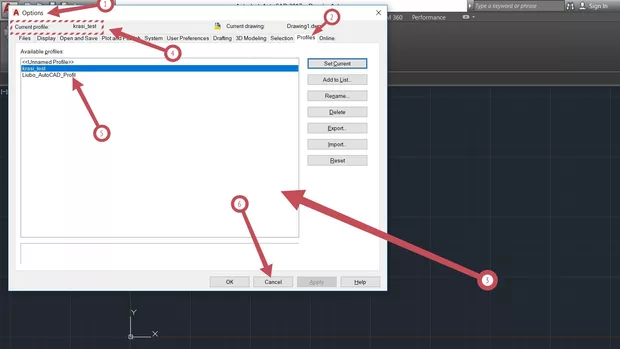

Ето например, в options (снимка 1 позиция 1) в раздела Profiles (снимка 1 позциия 2) имам няколко профила (снимка 1 позиция 3), от тези няколко профила активният ми е krasi_test (снимка 1 позиция 4) искам, обаче винаги когато стартирам програмата, настоящ да става другия (снимка 1 позиция 5) Liubo_AutoCAD_profil. Това което ще направя е да копирам това име Liubo_AutoCAD_profil и ще затворя Option прозореца (снимка 1 позиция 6), Съответно затварям и самият AutoCAD / в твоя случай Architecture /

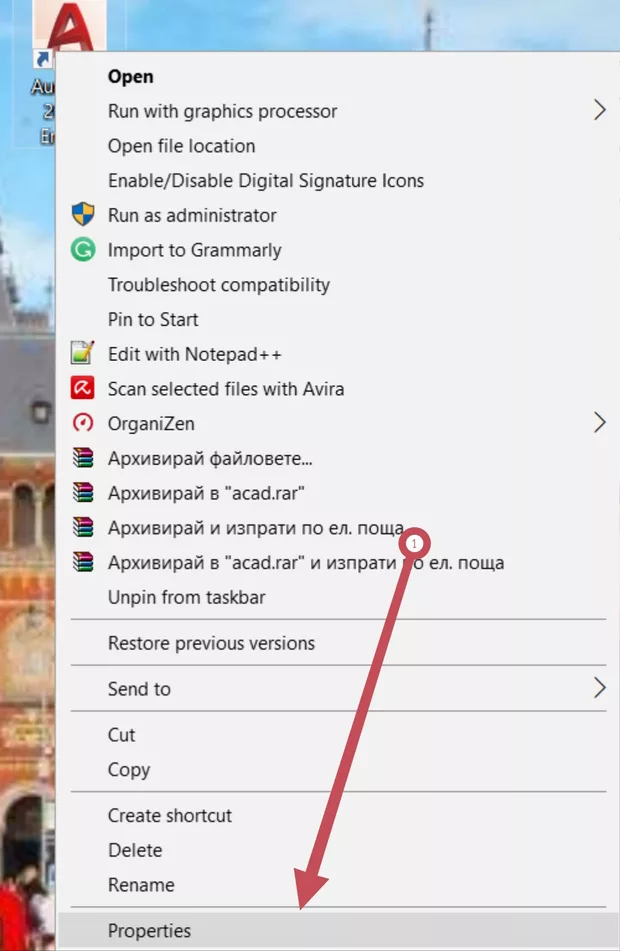

След това ще отида на иконката на AutoCAD / Architecture / щя я избера и ще кликна с десен бутон на мишката, от появилото се падащо меню ще избера Properties (снимка 2 позиция 1)

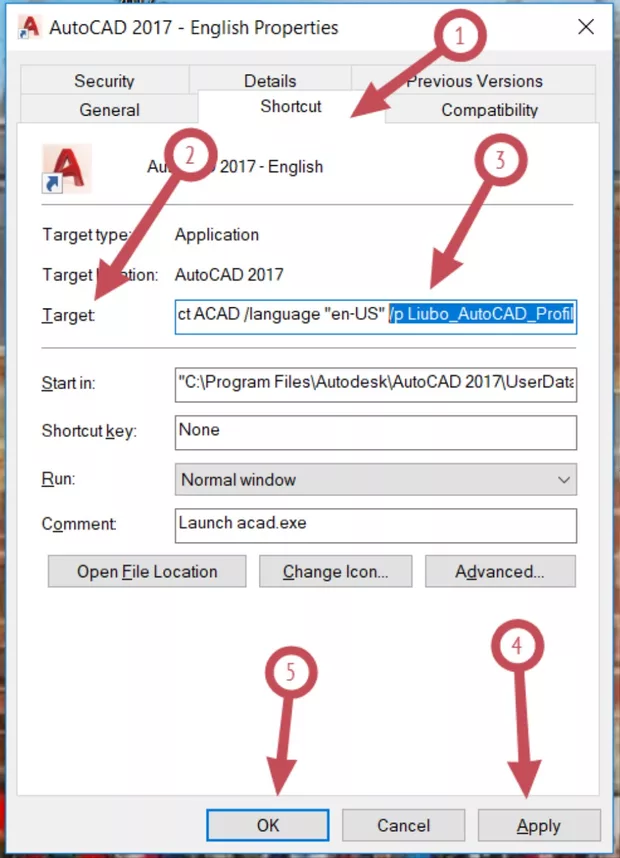

Следва това ще отида на раздела Shortcut (снимка 3 позиция 1), след това ще отида на полето на Target (снимка 3 позиция 2), след това накрая на това поле ще добавя следния синтаксис /p Liubo_AutoCAD_Profil (снимка 3 позиция 3), след което ще избера Apply и ОК (снимка 3 позиция 4 и 5 )
Windows - a ще ме попита дали съм администратор, защото тази операция може да се направи сао от админ. съответно аз съм админ на компютъра на които показвам това и нямам проблеми.
Същото направи и ти, обаче съответно сложи името на профила, който искаш да се стартира винаги. т.е. /p AutoCAD или както е иемто на профила който ти върши работа. Съответно провери в иконката да не би да има вече заложен път /p XXXXXXX , ако има тогава съответно го замести с твоя.
Препоръката ми е всичко това което описах по-горе, да го направиш върху копие на иконката на Architecture - т.е. направи си едно копие за по-сигурно, пък и ткаа ще имаш възможност да стартираш или Architecture или AutoCAD профила :) .
