Как да изработя на Антетка в лейаута така, че текста да не ми се размества?

AutoCAD Формула AutoCAD

Здравейте колеги, имам два въпроса свързани с възникнал проблем с изработка на Антетка в лейаута. Първоначално тя изглеждаше задоволително за мен и я направих в Блок така;

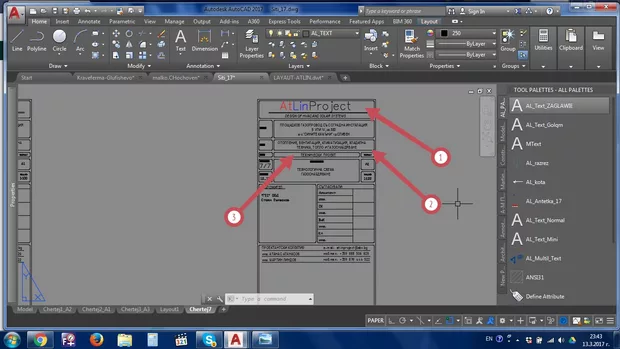

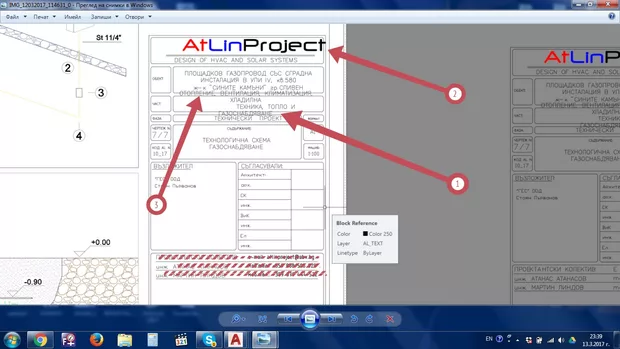

След, като я дадох на мой колега на друг компютър тя се размести, промени вида си ето така?

След, като я взех и опитах да я сложа в моите вече приготвени лейаути в нея изчезна всичко написано: Не разбирам, защо се получават тези аномалии?

Извинявам се на всички първа и втора снимка трябва да разменят местата си!!!

Здравей, Марто.

Предполгам че проблема, който се е получил при отварянето на чертежа от колега, е следния

Текста който си създал в антетката е с име "Standard" / или име "Text_X" /, съответно за този текст с това име си направил всички видове настройки по отношение на разстояние, междуредието, шрифта, големина на букви и т.н.

Какво се случва когато отиде този текст на друг компютър, който има стил текст със същото име - "Standard" / или с име "Text_X" /, ами текста приема настройките на стила на други компютър и този текст се "чупи" изглежда неуснзаваем защото има други настройки стила в който се намира.

Именно заради това не е препоръчително, да се слага нищо в служебните стилове, слоеве и т.н.


По отношение на втория въпрос, виж да не би да си изключил слоя на текста.

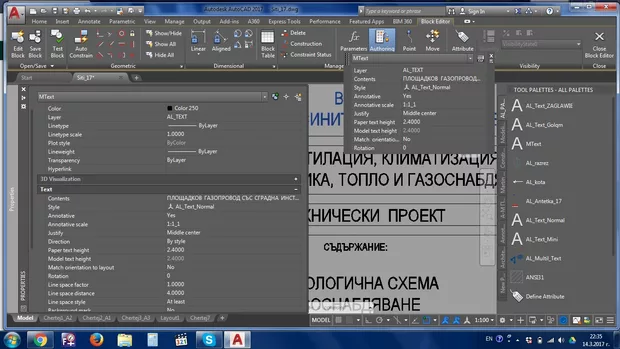

Или пък една друго често срещана грешка е да си направил антетката в моделното и там да си направил текста в нея анотативен, ако си го направил анотативен и си го копирал в layout -a следва този текст да не се копира, така че провери.


Друго за което се сещам и е валидно и за двата ти въпроса, това е блок казваш, да не би да го копираш в чертеж в който се пази блок със същото наименование, НО но няма тази атрибутна информация ... тук идеята ми е да не би да си пропуснал да Purge-неш или да Rename -неш стария блок, така че като дойде новия да не вземе характеристики на стария.Знаеш че ако в един чертеж имаш блок с име Block_Аntetka, и в него вкараш блок от друг чертеж с име Block_Аntetka, то в чертежа ще получиш блок с характеристиките на блока от чертежа в който вмъкваш блока независимо от това че в чертежа от който вмъкваш блока си направил хиляди корекции.


Ето няколко теми свързани с Rename block:

Как се модифицира съществуващ блок?

Модул_1 Урок_7Прехвърляне, преименуване и замяна на блокове

Как да сменя името на блок, тъй като при копирането му в друг чертеж вместо него ми се появява съществуващ вече там блок със същото име?

Надвам се да съм бил полезен с отговора и някое от предложените решения да реши казуса, като цяло може да се е случило всяко едно от предположенията ми по-горе.

Като видях обаче че е пишеш че е блок, повече клоня към последното предположение, че проблема е свързан с пропуска да се направи Purge или Rename, в чертежите в които се получава проблема, преди да се вкара крайния вариант на блока.

И още нещо много добър въпрос си задал!

И да вмъкна една препоръка: Има курс в Aula - Организация/Управление на проекти с AutoCAD SheetSet, в който се преминава през целия процес на организация на чертежите, файлова структура и т.н. в проектирането.

Ако имаш обемни проекти, с повече документация и чертежи, курса е определено е за теб.

В него има модул - Създаване на Sheet Set и направа на антетка в който се създава една антетка открай до край и се свързва към SheetSet-a на проекта, посредсвом полетата (fields) създадени в нея. Този начин на работа и организация показан в курса, работи изключително добре. Следва да си спестиш доста време само от въвеждането, след това следва да разкриеш и още блакинки на Sheetset - a и да ускориш още повече процеса.

Здравей Краси, първо благодаря за бързия отговор. Преди да ти задам тези въпроси вчера до 2,30 сутринта се мъчих сам да намеря отговори. За първите изречения които си написал по - горе: мисля, че не съм правил антетката в служебните слоеве и много се съмнявам колегата да има същите имена на слоеве, а дори и да ги има на неговият комп, та то нали това е целта да работим с едни и същи слоеве, не мога нещо да разбера и въпреки това ти прикрепям една снимка ако можеш нещо друго да се сетиш. антетката съм я правил в Лейаута и даже после съм я направил в блок, защо ще примръдват нещата пак?

Що се отнася до въпроса,защо антетката е без надписи в др мой лейаут, да оказа се неоспоримо прав, защото надписите бяха анотативни!!! Друг е въпроса, че не знам какво това провокира на едното място да се вижда а на другото не. Въпреки това се оправиха нещата след като махнах анотативността на надписите. Благодаря.

Мерси също и за препоръките за курса SheetSet, хвърлил съм му едно око и ще видя, кога ще ми остане време и него да захапя.

Текстът не може да е анотативен, защото идеята на Layout -a е да не подържа като мащаби а само размер на хартията, мащабите се подържат от viewports.

Сега се досещам и къде е бил проблема, благодарение на това че се установи че тескта е анотативен.

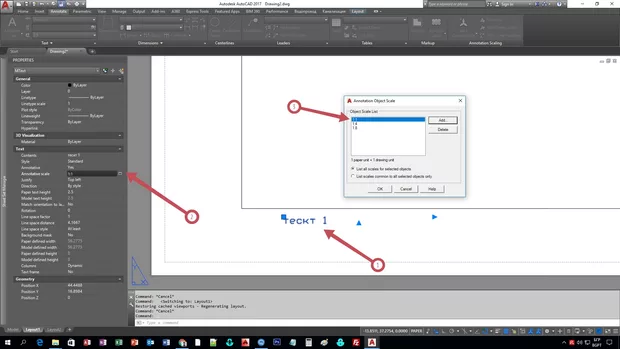

За да преместиш един анотативен от един layout в друг, следва поне един от мащабите съдържащ се текста да бъде мащаба в който е направена настройката на мащаба на layout -a (снимка 1 позиция 1)

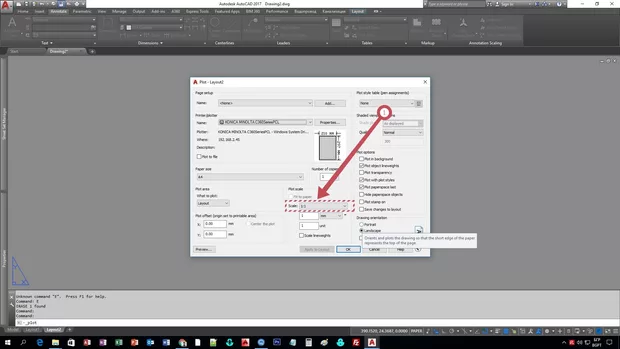

Снимка_1

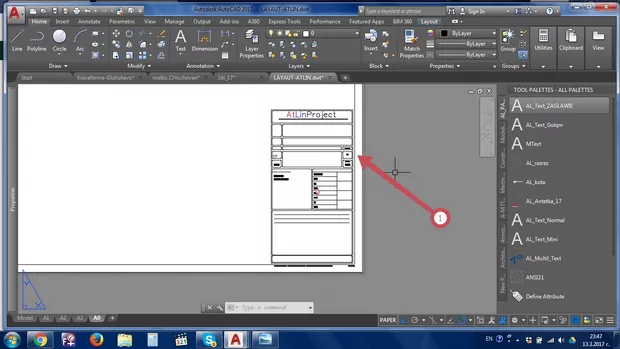

Т.е. така както виждаш на снимка 1 позиция 1 едно scale е 1:1 , ако текста (снимка 2 позиция 1) ти съдържа този мащаб (снимка 2 позиция 2 и 3) няма проблеми копирането ще се получи, НО ако мащаба там е 1:1,002 или 1:2 , нещата няма се получат. И сега защо подозирам, че проблема основно може да идва от там.

Снимка_2


Препоръката ми махни всички анотативни текстове, които ти стоят в layout -a и не ползвай анотативност в paper space = Layout (хартиеното пространство).

Така че сега ако не искаш да правиш нова антетка, махни мащабите първо и остави само 1:1, след което махни анотативност, след което задай в Properties директно височината която искаш за големината на буквите в милиметри.

Ако направиш това мисля че нещата ще се изчистят.Наистина смятам че проблема е от анотативните ти обекти в layout -a, не е хубаво да се ползват там, от личен опит ти го казвам.


Другото, което искам да спомена е че не си писал за блока, да не би в другите чертежи да си стои стария блок и като го вмъкваш, да се появава старо запаметения блок.


Надявам се да съм бил полезен с отговора.
