Как да използване на LOFT?

AutoCAD Формула 3D AutoCAD

Как мога да използвам опциите та Loft - Path и Guides

Здравей, Божидар.

И двете може да намерят приложение в зависимост от това което искаш да направиш.

Ето по какво се различават най-общо казано:

Може да ги използваш при определени ситуации в които се налага да правиш Loft между повече от две фигури и искаш да създадеш дадената фигура - тогава изпозлваш точно определена пътека по която искаш да направляваш Loft - Path,

Ако пък имаш случай в който имаш две 2Д фигури между които да направиш Loft, като искаш да моделираш по добре фогурата на база допълнителни точки в който тя да се свързва, то тогава може да използваш под опцията Guides.

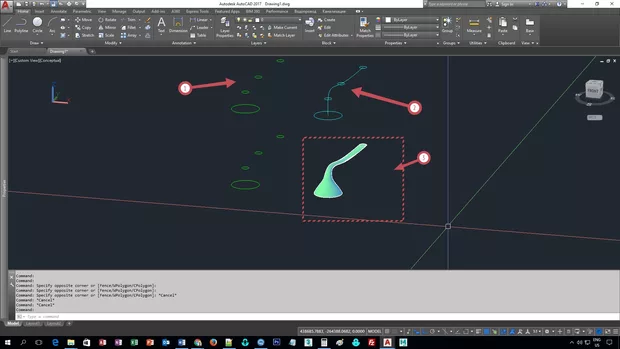

На снимка 1 съм показал слаучай на използване на подопцията Path

Имам два случая един в който от лявата стана в зелено (снимка 1 позиция 1) имам няколко окръжности, а в дясната (снимка 1 позиция 2) имам също няколко окръжности, като тук обаче те са свързани с SPLINE която минава през центровете им.

Искам да получа посредством LOFT фигурата показана на снимка 1 позиция 3.

Снимка_1

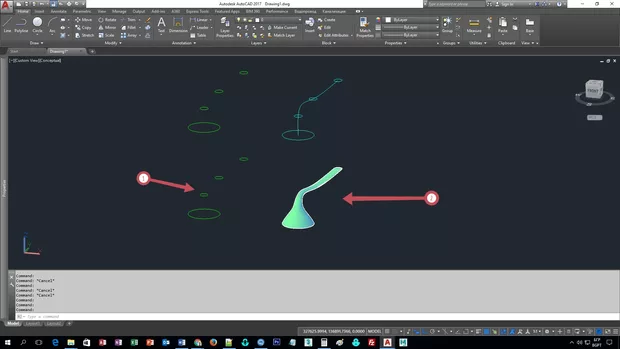

Ако използвам само командата Loft като избера отгоре надолу тези оркъжности ще получа нищо - снимка 2 позиция 1, ако използвам Path опцията, то следва да нямам този проблем (снимка 2 позици 2).

Снимка_2

Как използвам тази опция?

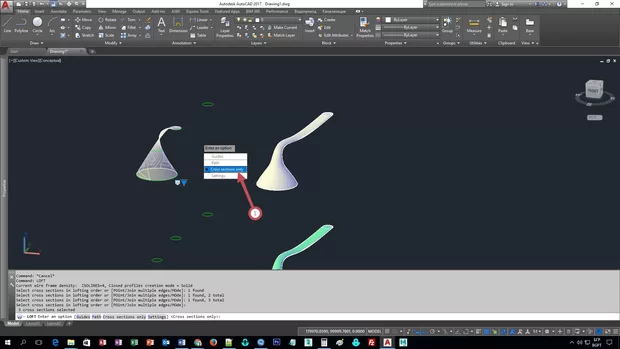

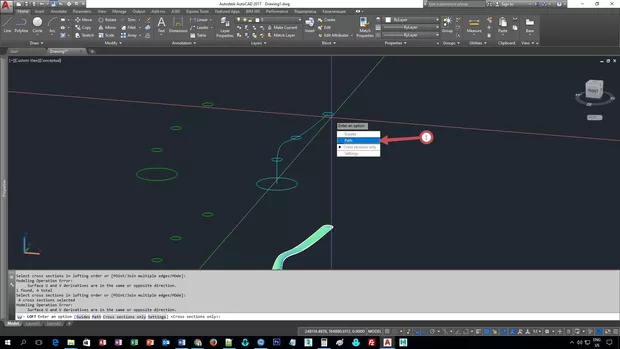

Стартирам Loft и избирам последователно отгоре надолу окръжностите и след като приключа Избирам опцията Path (снимка 3 позиция 1).

Снимка_3

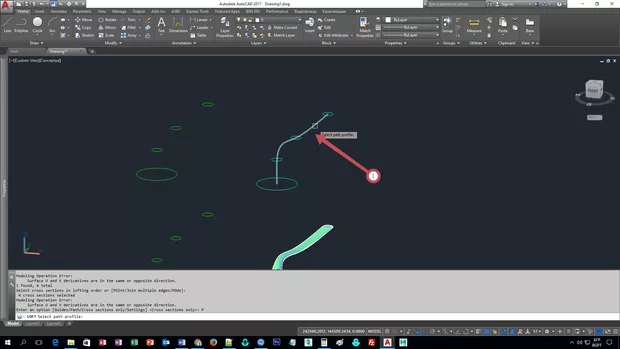

След което избирам пътеката по която искам да ми се изгради фигурата (снимка 4 позиция 1) в случая е spline.

Снимка_4

Резултатът е на снимка 5.

Снимка_5

Т.е. фогури от такъв тип при които не е достатъчно да имаш само Cros Section отправни точки само (снимка 6 позиция 1).Трябва да имаш и Path пътека, която допълнително да спомогне за изчертавнето на фигурата.

Снимка_6

Същото се отнася и за използването на Guides.

Те се използват когато имаме две 2Д фигури, за които не искаме да се полуат само на база на Cros Section, АМИ да има и допълнителни линии които да обуславят 3D фуигурата която се получава след използването на LOFT.

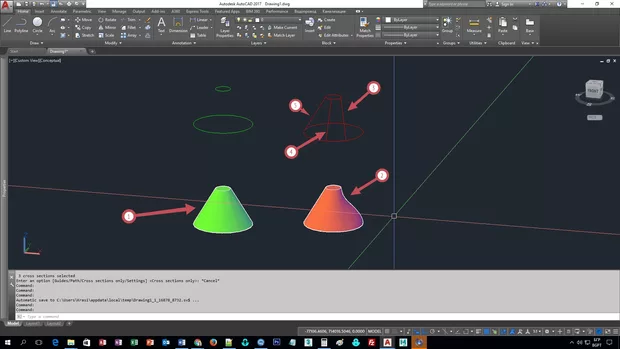

Например на снимка 7 имам фигура получена от две 2Д фигури, но едината - лявата (снимка 7 позиция 1) е получена само на база на Cros Section и съотвенто се получил един пресечен конус, докато дясната (снимка 7 позиция 2) е на база на Gudes и съответно тя не е правилен пресечен конус, ами се е получила на база на избор на допълнителните три линии ( снимка 7 позциия 3,4 и 5)който съм използвал посредством guides за да опиша повърхнината на моята 3D фигура.

Снимка_7

Как става изпозлването на Guides?

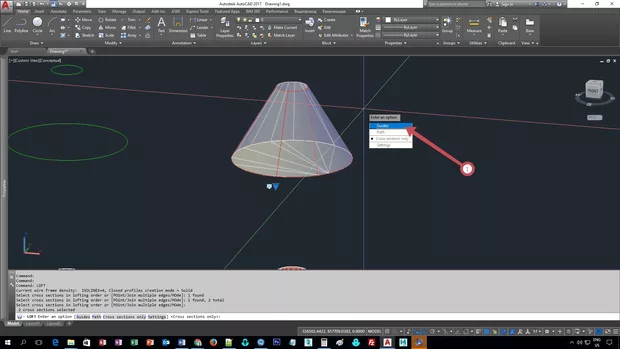

Предварително с 3d полилиния съм си подготвил допълнителните линии които да ми очертават допълнително повърнината (снимка 7 позиции 3,4 и 5), след това искам стартирам Loft, след което правя поседователна селекция отдолу нагоре и когато AutoCAD ме попита какво да избера избирам Guides (снимка 8 позиции 1)

Снимка_8

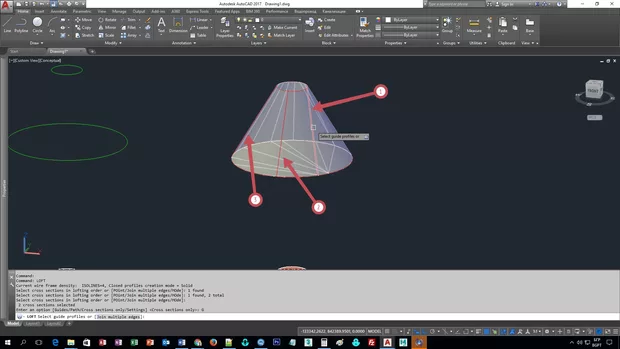

След което избирам трите линии (снимка 9 позиции 1,2,3)

Снимка_9

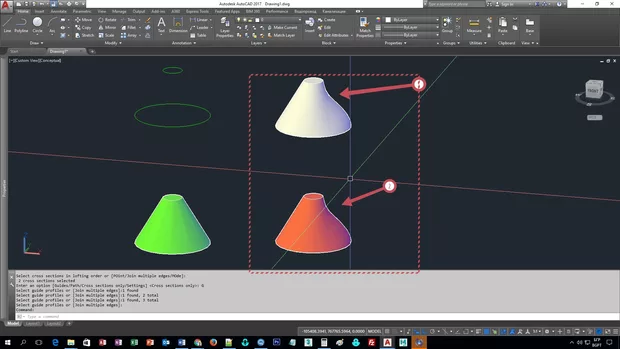

Резултатът е на снимка 10 позиции 1 и 2.

Снимка_10

Определно се вижда разликата когато сме използвали допълнителни линии.

Благодаря за разяснението! Напълно изчерпателно!
