Как да изкараме на екрана на AutoCad размерите на четрежа?

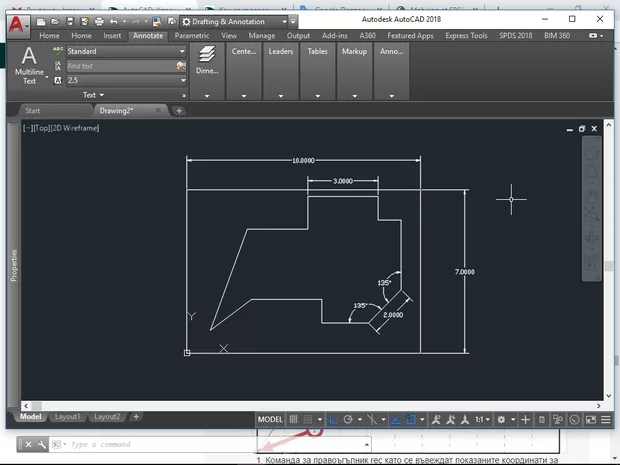

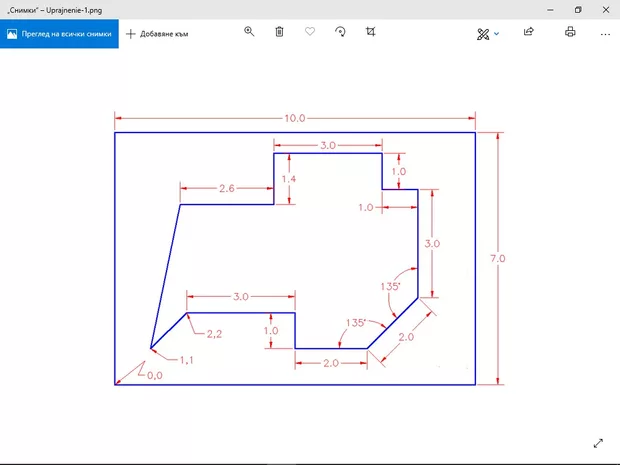

Здравейте,аз съм начинаеща и се интересувам как да извадя размерите на началните точки на чертежа като на png фаила и да го принтирам в този вид в размер А4. Аз съм със AutoCad 2018
,
Здравей, Красимира.
Това което ще те посъветвам на този етап от време, при положение че си начинаеща с AutoCAD, е за да продължиш напред с уроците т.к. по натам в тях са показани техники за това как да се работи по-хитро и по-бързо с оразмерителните линии.
На този етап много накратно ще ти покажа как може да поставиш оразмерителни линии на обекти вече изчертани от теб в AutoCAD.

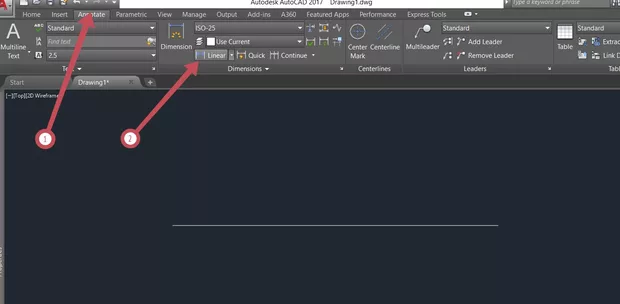

Отиди на раздела Annotate (снимка 1 позиция 1), след което избери Linear (снимка 1 позиция 2)

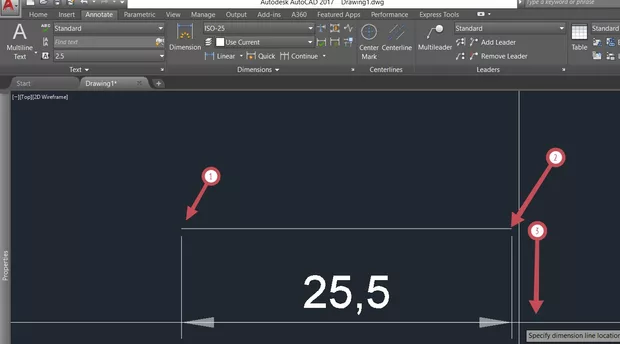

След като стартираш командата, избери първата точка от линията която искаш да оразмериш (снимка 2 позиция 1), след това избери втората точка от линията (снимка 2 позиция 2), след това изтегли надолу курсора и кликни там където искаш да бъде поставена оразмерителната линия (снимка 1 позиция 3).

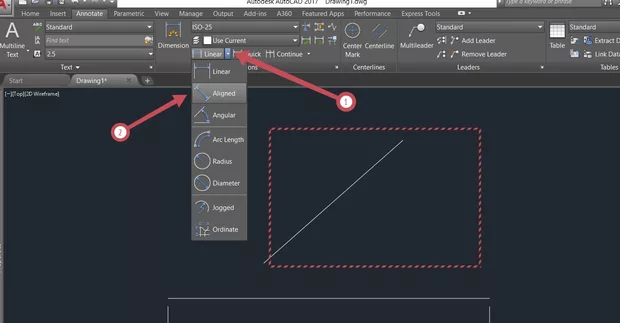

Когато имаш наклонена линия (снимка 3 позиция 1) - отиди на падащото меню показано на снимка 3 позиция 2 и там избери опцията Aligned (снимка 3 позиция 3). Съответно вече е стартирана командата за изчертаване на оразмерителна линия, то принципа на изчертаване е същият.
Това е много накратко как могат да се създадат оразмерителни линии ... за повече информация и по-добри техники в следващите уроци тук в Аула :)
