Как да изчертая правоъгълник с предварително зададени размери?

AutoCAD Формула AutoCAD

Здравейте колеги, Интересувам се когато искам да начертая правоъгълник с определени размери и стартирам командата RECTANGLE, задавам базова точка на правоъгълника от която да започне изчертаването (също и посоката на изчертаване), след което което задавам и размерите с които да бъде правоъгълника (примерно 50 Tab 50), във версия 2007 ми винаги ми изчертава правоъгълника със зададените размери (никога не ми е правило проблеми), но при версия 2013 не се получава - правоъгълника е с размери много далеч от зададените стойности за изчертаване. Къде би могла да ми бъде грешката в случая?

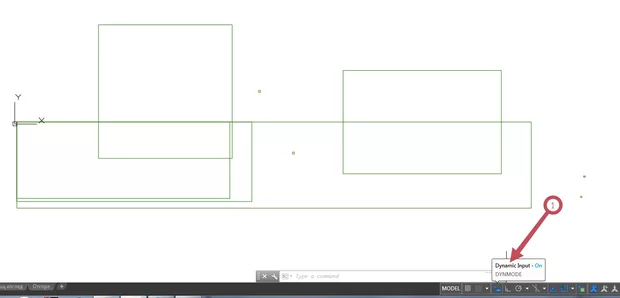

Здравейте, Борис Александров! Аз съм с версия 2017. При мен също се получава така, когато е изключено динамичното въвеждане. Обаче когато е включен DYNMODE нещата са както трябва. Задавам размер по Х, Запетайка, размер по У, Интервал и се изчертава правоъгълник със зададените размери.

Не знам дали е нормално при изключен DYNMODE да е така. Стана ми любопитно. Приятен ден.

Здравейте и от мен.

Това дали е включен DYNMODE или не е е от значение по тачина по който го е описала Живка.

Когато става дума за въвеждане на координати в AutoCAD, има някой специфики, за които може да разгледате тези статии теми тук:

Може ли да не се използва @ при въвеждане на локални координати ?

Защо не ми се изчертава командата за абсолютни координати?

Защо при втората точка (2,2) при включен DYNMODE когато въвеждам стойностите с относителна координатна система @1 (табулация) 1 директно на чертежа, ми дава хоризонтална линия?

Препоръчвам първата тема и първия коментар в нея, там има видео, което може би обхваща идеята на другите теми.

Здравейте отново колеги, Решението на моя проблем беше намерено във първата тема, която Краси препоръча. Там много добре са обяснени нещата. Просто направих правилната настройка и сега всичко е наред и при версия 2013. Но разбира се DYNMODE трябва да е включен. Много съм благодарен за съдействието. Краси - адмирации!

Моля!

Супер е че нещата са ти се изяснили и са проработили и от още с първата тема.
