как да?

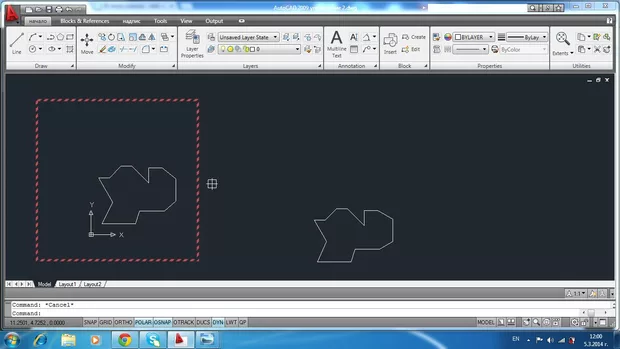

Здравей, видимо в заградения прозорец  фигурата прилича на тази в другия ъгъл.Начин по който си го начертал няма как да го разбера, надявам се да е бил най - оптималния. Ако държиш на сравнение между двете фигури, може през Dox.bg да изпратиш файла да го погледна дали найстина фигурите съвпадат :) .

това да ,ясно.ами тука защо когато съединявам 2 линии,с fillet.не се получава една поли-линия.

Здравей, първо ще те помоля, когато задаваш друг коренно различен въпрос, то той да бъде зададен като нов, а не под отговора на друг, не за друго ами защото при задаване на нов въпрос този въпрос отива в секцията на неотговорените въпроси и така вероятността да бъде отговорено на въпроса е значително по - голяма.Отностно въпроса ти на снимката съм обозначил в синьо правоъгълниче как ако имаме две линии който линии са направени с командата Line  и им направим Fillet с радиус 0, то те се свързват една с друга, но остават като отделни линии ( това е случая който и ти си показал на свойто изображение ), ако обаче линиите са изчертани с командата Polyline ( червеното правоъгълниче на изображението ), то тогава след командата Fillet  с радиус 0 освен че линиите се съединяват те стват една полилиния.... Ако искаш тези две линии начертани с Line и след това Fillet - нати с ъгъл 0 да стават една полилиния можеш като ги маркираш двете с командата Join (J) да ги съединиш в една полилиния.Надявам се да съм бил полезен с отговора.

полезен е разбира се !много благодаря.
