Има ли начин да се разбере кой Field към кой обект е привързан?

Трябва да се проверят един по един. За съжаление няма бърз начин да се установят грешки.

Здравейте, Реших да използвам командата "field", за улеснение, като чрез формула задам автоматично при разтегляне на размерната линия да се изчислява броя на армировъчните пръти в един армировъчен план. Въпросът ми е ако създам един такъв обект и просто го разкопирам в чертежа(и не въвеждам за всеки прът нов "field"), дали всяко ново копие, няма да е привързано към размерната линия на първоначалния обект? Благодаря предварително!

Здравейте,

Не би трябвало, след разкопиране полето да помни, старата си дефиниция.

Реално вие копирате обект заедно с полето, при копирането се сменя адреса на обекта заедно с полето т.е.

Ако имате обекта 1 и поле 1 и ги копирате, новите обекти ще имат адреси обекта 2 и поле 2, свързването е 1 - 1 и 2 - 2.

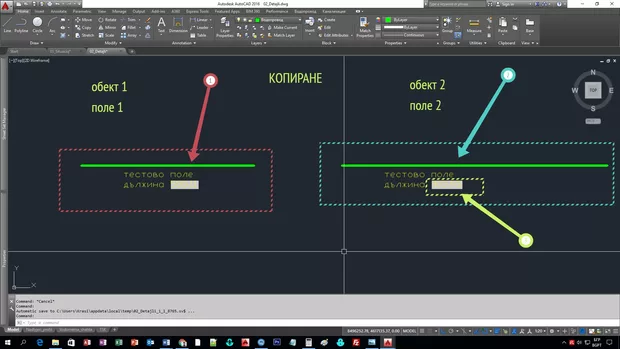

На (снимка 1 позиция 1) е обекта 1 и поле 1, след това те са копирни (снимка 1 позиция 2) и обекта 2 - линията е удължена с N на брой единици съответно след Update и на двата field - a (полета) се промени само полето 2 (снимка 1 позиция 3).

Ако още имате съмнение, направете и вие един бърз тест.

Надявам се да съм бил полезен с отговора.

Благодаря за бързия отговор! Аз също направих този тест преди да Ви пиша и всичко беше наред. Но това което ме усъмни е когато без да искам копирах желязото без дименсията, след което разтеглих дименсията на първото място и съответно и двете железа смениха бройките си( а по принцип на желязото което е изкопирано без дименсия би трябва да даде грешка). Исках да съм сигурна, тъй като в един момент ако се получи дублиране, това ще доведе до голям проблем.

Ако копираш по отделно, следва да се получи точно това което си описала.

Имам предвид следното:

Обект 1 и поле 1, копирам само обект 1 и той вече става обект 2, ако последствие копирам само полето 1, то това поле е вързано с Обект 1! Така променяйки обект 1 се сменят полето 1 и полето 2 които са свързани с обекта 1.

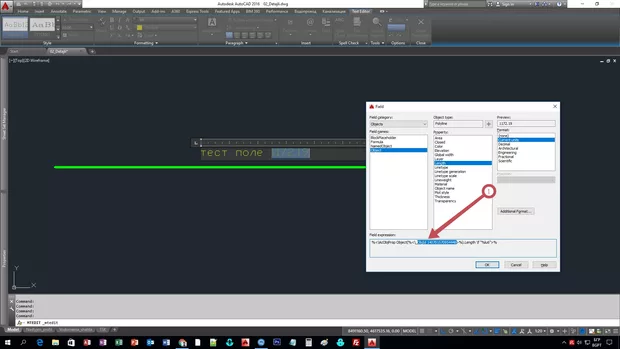

Това най - лесно може да се види като се избере полето, след което кликнете с десен бутон на мишката и изберете Edit Field.В прозореца Field Expression може да видите ID (индентификационния код на обекта към който ("гледа") е свързано полето - снимка 1 - ObjId 140701570954448

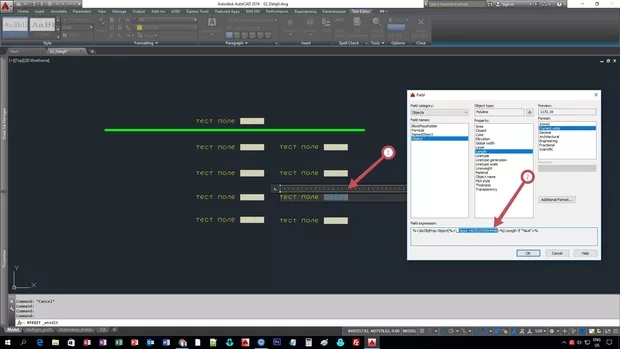

Ако копирам полето N на брой пъти без копиране на обекта свързан към него, то следва да е един и същи - снимка 2 - ObjId 140701570954448

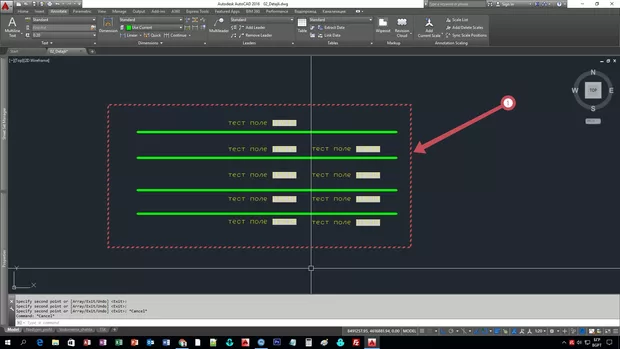

Последователно копиране на обекта сам по себе си не би довело до свързване с полетата! - снимка 3.

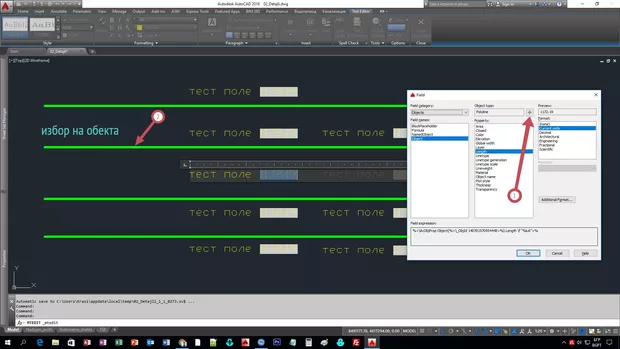

Естествено може да селектираш даденото поле, след което десен бутон и да избереш Edit Field, и в прозореца да промениш обекта вързан към това полето - снимка 4 позиция 1.

Това обаче е достарисковано с оглед на това че може да се вържат грешните обекти с дадено поле.Затова трябва да се внимава.

Надявам се да стана ясно как работи AutoCAD, като запис при връзка обект-поле

Основния извод е когато имате поле вързано към даден обекта, да селектирате обекта и полето едновременно и тогава да копирате.Освен това много внимавайте във по старите версии на AutoCAD, разбрах че тази зависимост не е в сила, т.е там дори и при едновремнно копиране, field - а (полето), си остава свързано към първия създаден обект.

Така че при копиране копирайте заедно и проверявайте на произволен принцип.

Благодаря за изчерпателния отговор и отделеното време. Беше ми много полезно :)

Моля :). Весели празници!
