AutoCAD Architecture 2013 - проблеми

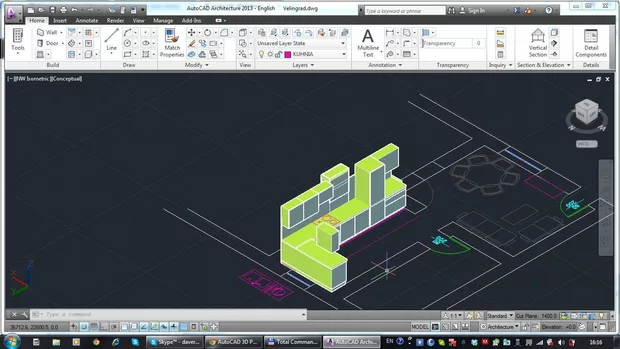

https://upload.aula.bg/screenshot8bb25b-10e5afd0.jpg
От скоро работя с AutoCAD Architecture 2013 и имам следните проблеми
1. Чертая в М1:1 в сантиметри и когато се опитам да ползвам обекти от библиотеката, напр. прозорци или мебели те излизат огромни. Как да ги ползвам?
2. Когато избера солид, автоматично ми се появява, закачен за мишката, последния направен .
Проблемът идва от некоректно настроени units.
Units на твоя чертеж трябва да бъдат зададени сантиметри. По подразбиране често са инчове, футове или Unitless.
Units на твоите блокове трябва също да са настроени коректно. Тук вече може блокът да бъде направен в инчове, но ако му е указано, че е в инчове, Аутокад сам ще си го премащабира и вмъкне в твоя чертеж в коректните размери.
Наложи се да си увелича чертежа 10 пъти, т.е. да го превърна в мм и паснаха идеално. Не разбрах откъде се променя и дали изобщо се променя мерната единица в блок. Когато имам повече време ще си създам моя библиотека.
При работа с мебели се работи в милиметри. Вероятно просто са чертани в милиметри, а Вие като чертаете в сантиметри трябва да премащабирате със SCALE, защото спрямо онези чертежи Вие работите в мащаб 1:10.
