Annotative Multileader
Създадох си нова палета с всички анотативни стилове за текст и дименсии ( вкл. за кръг - радиус и диаметър, дължина на арка, наклонена дименсия, ъгъл и т.н.). Забелязах, че при влаченето на multileader с текст в палетата, анотативността му се запазва и уж се запазва и за multileader с кръгче (направила съм scale=25., както е указано в урока). Поне ако чертая в същия чертеж, в който съм създала стиловете е така.
Ако отворя нов, празен чертеж и използвам палетата всички стилове са анотативни и излеждат надеждно при смяната на мащабите... без multileader с кръгче. Кръгът е много малък, стрелката също е много малка. Ако от Ribbon interface-a в раздела Leader променя scale от 1 на 25,4 (там вече незнайно защо не пише 25,4, а 1)кръгът става огромен, както и текста ( нищо общо със зададения мащаб).

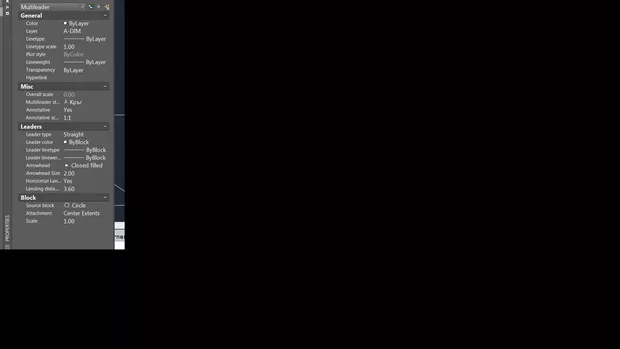

Единственото нещо, което видях да влияе е, че при Properties в/у начертан multileader директно от палетата в scale пише 0,1. Ако го променя на 1 изглежда нормално. Но все пак това не са генерални настройки за този вид дименсия в палетата и ако имам много multileader-и с кръгче си е загуба на време да ги избирам и да сменям scale factor-a( вярно, че става със select similar, но шсе пак...). В палетата на Properties пък пише overall scale 1,0.
Имате ли идея как да коригирам коректно стила в палетата, така че при изпозлването ѝ в нов чертеж този стил да е коректен и анотативен?
Прилича ми да проблем с units
Пусни командата units и виж какви са мерните единици в чертежа източник и в чертежа, в който слагаш multileder.
Това се получава само на multileader в кръг, защото кръгът е блок и за него е важно какви мерни единици са настроени в units. Трябва да са еднакви и коректно зададени.
Проблемът не идва от разлика в зададените units. И двата чертежа ( този, в който първоначално беше създадена палетата и новият) са в сантиметри. Анотативните мащаби също са еднакви и както споменах при чертаенето на едни и същи елементи в новия чертеж оразмеряването е както в оригиналния без multileader с кръг. Единствената разлика, която виждам е, че scale фактора в Properties в Чертеж 1 е 1-ца, а в новият е 0,1. Като го променя на 1 всичко е 1:1 :)
Проблемът не идва от разлика в зададените units. И двата чертежа ( този, в който първоначално беше създадена палетата и новият) са в сантиметри. Анотативните мащаби също са еднакви и както споменах при чертаенето на едни и същи елементи в новия чертеж оразмеряването е както в оригиналния без multileader с кръг. Единствената разлика, която виждам е, че scale фактора в Properties в Чертеж 1 е 1-ца, а в новият е 0,1. Като го променя на 1 всичко е 1:1 :)
Здравейте,
И аз се сблъсках със същия проблем, каквото и да правих не можах да реша проблема. Проблемът идва според мен от там, че AutoCAD не запазва настройките, които са направени за този Multileader.

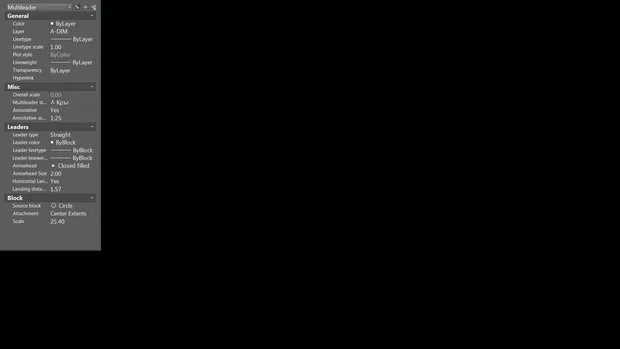

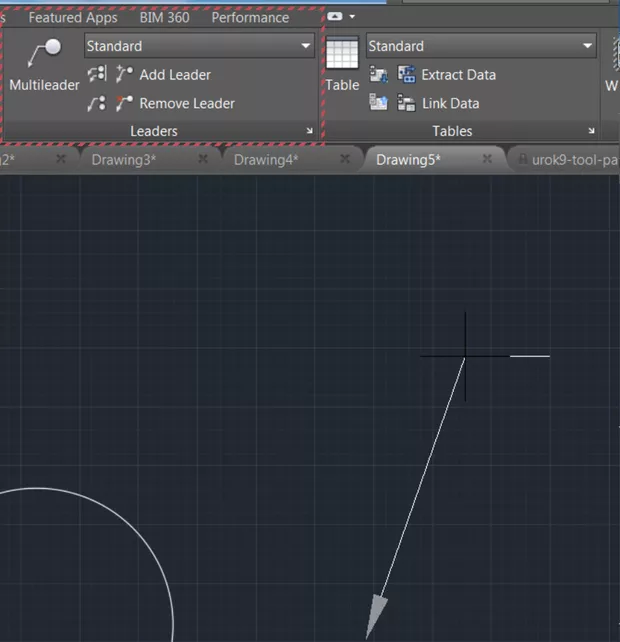

Първите 2 снимки са направени в празен файл и посочвам проблема, а останалите 2 са от файла с упражнението. Ще се радвам, ако изясним от къде идва проблема.
Здравей, Никола.
Ако променяш един блок в един чертеж и го пренесеш в друг чертеж в който вече този блок съществува, трябва да си изтрил или променил името на този блок, ИНАЧЕ тази промяна няма да се отрази в чертежа в който е вкаран блока.
Как става пренасянето на даден блок от едно място на друго?
Тук в тази тема:
Как да изработя на Антетка в лейаута така, че текста да не ми се размества?
Има дискусия върху тази тема, както и препратки към други подобни теми, които ще са ти полезни за разбиране на основната концепция на за пренасянето на един блок.
Най-вероятно проблема идва именно от това пренасяне. Ти променяш дадения блок, който е част от мултилидера и пренасяйки в друг чертеж съотвенто тази промяна в блока му не се отразява.
Допълнение:

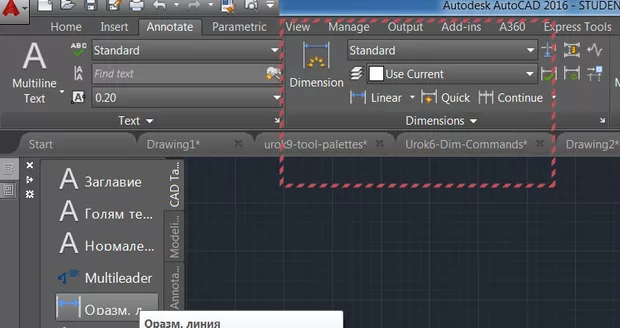

Когато избера Multileader от палетата забелязах, че в рибъна нищо не се сменя седи си на стил Standart. С другите инструменти в плаетата го няма този проблем, щом избереш дадено нещо в рибъна се сменя и самия стил.

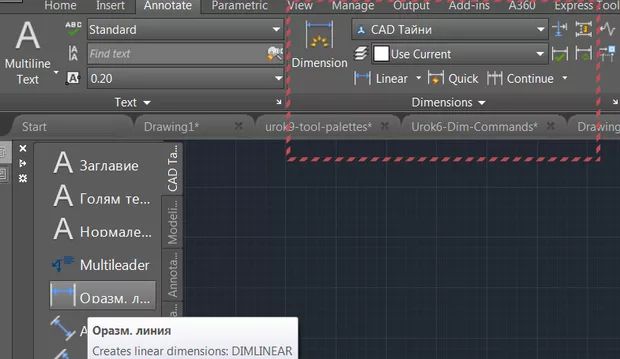

Последната снимка показва, че когато избера от палетата оразм. линия веднага и слоя се сменя.
С това което показа в последната снимка, НЕ променяй стила стандарт и не прави нищо в него. За него важи съшото правило, АКО имаш стил стандарт в един чертеж, направиш промени и след товапренесеш елемент в друг чертеж в който винаги задължително има стил Стандарт, ТО следва обектите да примемат настройките на стила Стандарт за дадения чертеж.
След много тествания стигнах до извода, че за този Multileader (кръг) е необходимо първо да се копира в новия чертеж. А след това може съвсем свободно да го ползваме от палетата с инструменти, без да срещаме горепосочените проблеми. Не знам дали съм на прав път, но каквото и да тествах беше без резултат. Принципно исках да постигна следното: Когато отворя празен чертеж, от палетата с инструменти като избера Multileader (кръг) да нямам горепосочените проблеми. Но явно единственото решение е извода до които стигнах.
Добре,
Как се казва стила на този проблемен мултилидер?
Кръг

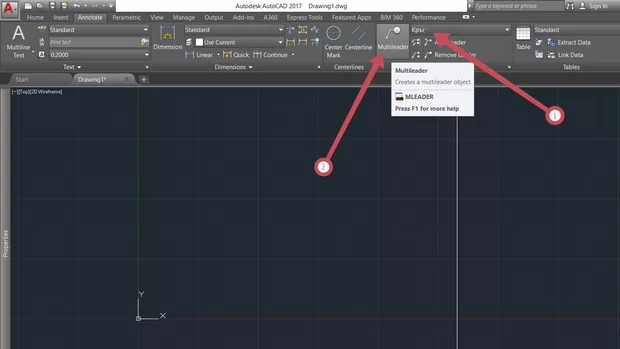

Отиди на посоченото на снимката място кликни на падащото меню и иазбери "Кръг" така че да светне. За да е там обаче трябва мултилидера да е изкаран поне веднъж от палетата.
Това което дискутирахме тук:

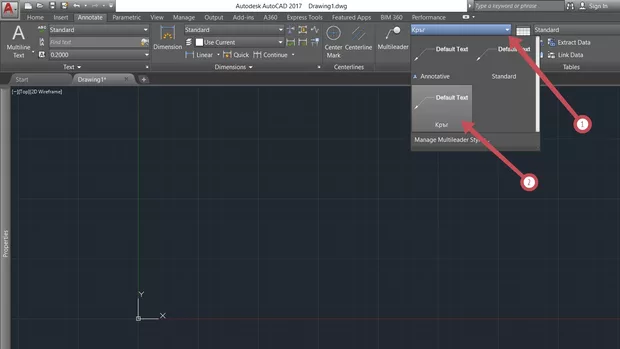

Селектирай го дотогава докато горе да е записано Кръг (снимка 2 позиция 1), сега съотвтно избери mUltileader (снимка 2 пзозиция 2).

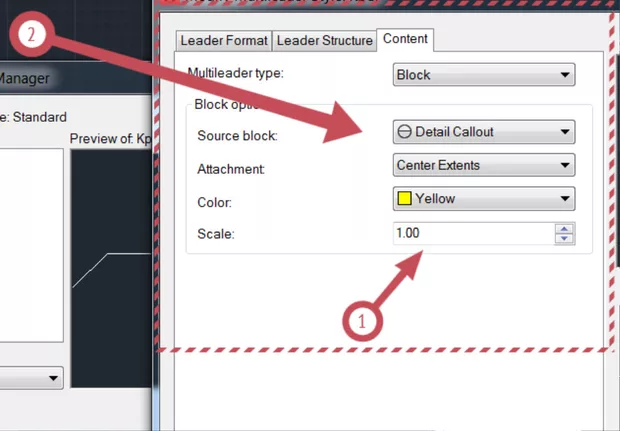

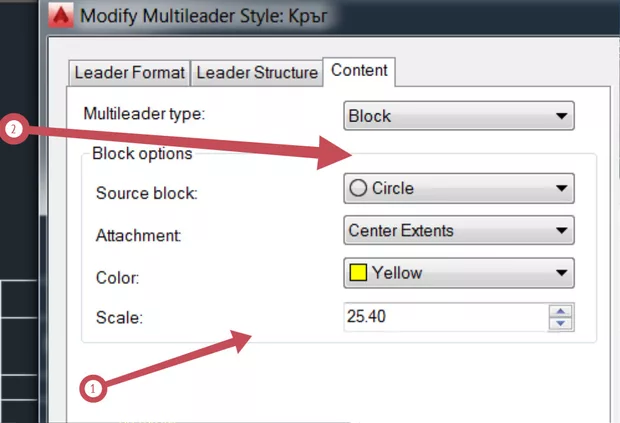

Проблема идва от Scale. След като го придърпам в палетата с инструменти и го тествам в същия файл се получава. Но като отворя нов файл (чист) и го пусна ми излиза намален. Отваряйки от Ribbon interface-a в раздела Leaders да го модифицирам виждам, че в Scale стойността е 1, а не 25,40 като е в урока. Но не знам на какво се дължи нищо не нагласям, освен от урока за упражнение да го придърпам в палетата. При отваряне на нов файл (чист) units го нагласям да ми е в сантиметри, както е нагласено в урока. Изкарвам multileder с кръг и е намален... Всички други инструменти от палетата са изпробвани само с този multileder с кръг има проблем. С който се е сблъскала и Виолета Иванова.

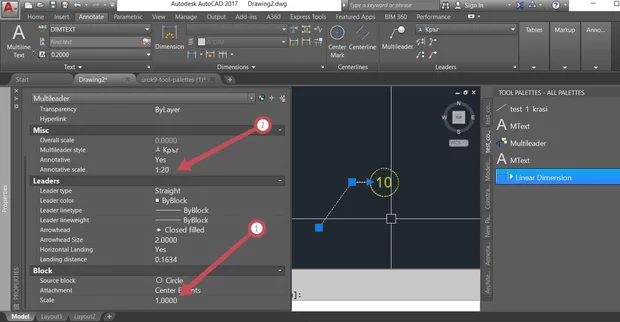

Добре, Scale е 1 -ца защото най-вероятно мултилидера е анотативен и съответно стой на 1 (снимка 1 позиция 1), защото мащаба се контролира в зависимост от въведения мащаб за мултилидера (снимка 1 позиция 2)
Съответно мисля че чисто със съизменеността нямаш проблем. Стига да спазваш правилата за чертане едно към едно за приетите единици и използваш анотативните мащаби.
Сега и виждам какво точно става. Сетих се когато написах съизмеримост.
В урока за мен е направен грешно самия мултилидер, защото първо е изчертан за определен мащаб и след това е допълнително премащабиран, добавайки като е умножен по 25,4 в scale -а му. Определено правилото е чертаеш в приетите от теб мерни единици в мащаб едно към едно, като го подготвяш за мащаб 1:1 в съответни единици, И след правейки анотативен обекта, само превключваш мащабите.
Да разбирам ли, че този Multileader с кръг няма да ми свърши никаква работа, ако реша да го ползвам? Стиловете за текстове и Multileader (за текст), както и оразм. линия би ми свършили чудесна работа, ако реша да ги ползвам. Все пак съм ги тествал и при тях няма подобни проблеми.
Ако го ползваш по начина както е описан, няма да ти свърши работа.
Направи го наново като го изчерташе едно към едно в сантиметри да речем и след това го остави да се премсята от анотативността не от Scale.
Аз бих подходил така. Такива мултилидери ползваш при чертане на технологичната част на дадено съоръжение.Съответно там чертая в сантиметри. Подготвям си мултилидер, който или е директно 1:25 или 1:50 БЕЗ да е анонативен, ИЛИ си подготвям такъв който е анотативен изчертан в сантиментри едно към едно и като ми трябва 1:25, НЕ отивам в Scale и да му задам 0,4 ами оставям сцале 1, но за сметка на това анотавивния мащаб в него е записан 1:25 и той автоматично пресмята това за мен.
Благодаря за отговора! Пробвах да го направя както ме посъветва, ама не ми се получи. Явно имам пропуски, продължавам напред пък ще се върна по някое време.
Поздрави!
Трябва да внимаваш в новия файл да нямаш блок със същото име.
