Въпрос към урок: Поставяне на разрезни линии от курс: Проектиране с ArchiCAD

Може ли да модифицираме графично показването на край на разрезната линия ?

ArchiCAD Архитектура с ArchiCAD Проектиране с ArchiCAD

Как да създадем наш собствен стил за показване на край на графичната линия или да коригираме пропорциите на символа в две направления - има опция как само едната страна на символа да се промени - триъгълника от стил 2 да стане равнобедрен?

Михаил Проев

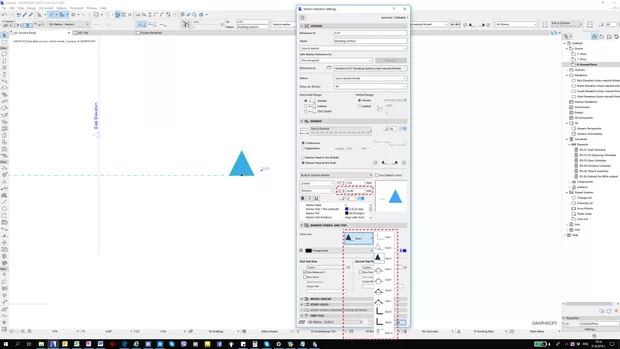

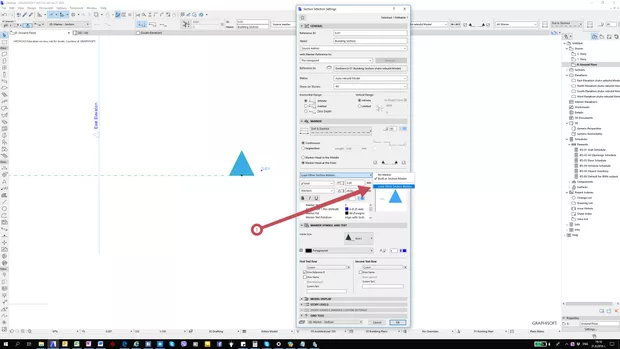

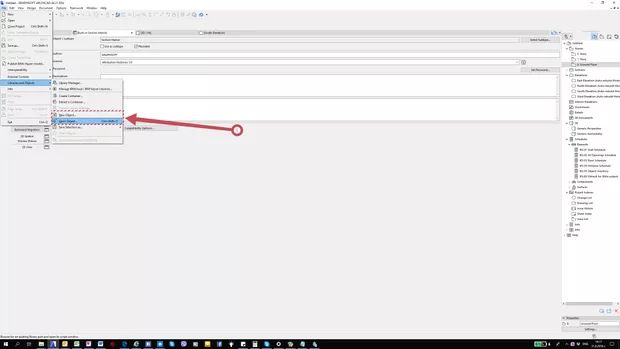

Разполагате с 10 различни стила във вградения маркер за разрезните линии, можете да променяте големината на маркера, но не можете да го разтягате по X или Y. Можете, разбира се, да си създадете собствен маркер, но за целта трябва да можете да работите с GDL (Geometric Description Language) https://helpcenter.graphisoft.com/user-guide/77422/

Благодаря!
