Въпрос към урок: Алтернативни методи за моделиране – Patches от курс: 3D Моделиране и Рендериране с 3DS MAX

Как мога да използвам модификатора Surface, за да допълня липсващи части от вече създаден surface?

3ds Max
инж. Калин Калинков

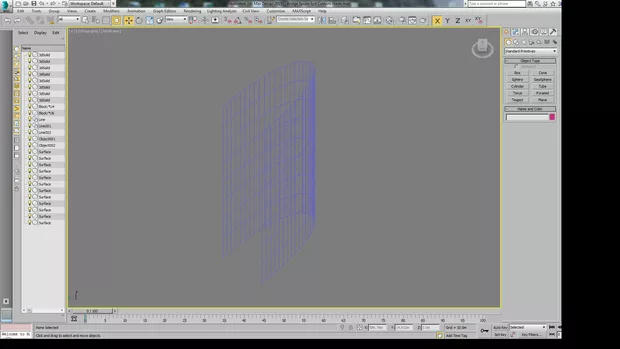

На снимката се вижда, че създадения surface няма дъно, таван и една от вертикалните страни. Как мога да ги добавя като използвам съществуващата геометрия?

Иво Искренов

Здравей,

модификатора Surface има друго предназначение - той ще създаде повърхност от тип pach на базата на контурите на линия. Ако искаш да затвориш тази фигура, можеш да използваш модификатора EditPoly - ниво на селекция Border. Така ще селектираш външните ръбове. След това бутона Cap (може да изглежда неправилна геометрията за момента) ще затвори тази част. Преминаваш в ниво на селекция Vertex - бутона Cut и свързваш първо горните два ръба-> спираш командата -> актижираш отново Cut и свързваш долните два вертекса. Така фигурата е затворена, ако има нужда с Cut свържи и междинните вертекси с ръбове.
инж. Калин Калинков

Много благодаря за отговора. Всичко стана, както трябва. Установих, че ако приложа Connect за долните и горните двойки крайни ръба, за да получа две хоризонтални линии, също се получава затворената повърхнина след като задам Cap след това.
