Защо се получава този shading-ефект?

Question

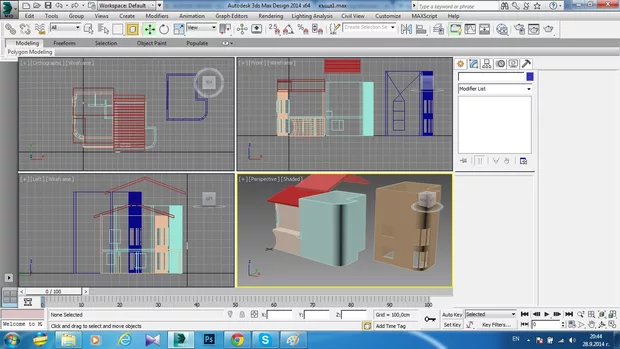

Защо се получава черна линия?начертала съм го с помощта на "line" задала съм дебелина със "outline".Пробвах да го направя вече няколко пъти,но винаги ми се получава черна линия,пробвах също да добавя още точки,но пак става така!Дори когато задам материал,пас не се променя :(

Иво Искренов · Accepted Answer

След като разгледах файла се оказа, че проблема найстина е в сянката от светлините, който осветяват сцената по подразбиране. Всичко в геометрията си е наред, няма презастъпващи се части или обърнати полигони.

Накратко за решението :

м. Views-> Viewport Configuration ->tab Visual Style & Appearance . В карето "Lighting and Shadows" сложи отметка на "Default Lights Follow View Angle".

Тази отметка по принцип е сложена, не знам как се е изключила при теб. Така светлините ще следват погледа през viewport-a и няма да виждаш тази сянка.

Иво Искренов · Answer

Здравей,

трудно е да се прецени от screenshot-a какъв точно е проблема, но този shading-ефект вероятно се получава заради някоя от следните причини : 1- погрешна лицева страна на полигоните; 2- някаква грешка в начина на получаване на 3D геометрията от 2D обекта; 3- начина на представянето на заобленачта част. Ще ти предложа по един вариант за съответният проблем :

1 - конвертирай обекта в Editable Poly -> с тип на маркиране Element, маркирай обекта и кликни на бутона Flip от Modify панела;

2 - от 2D линията от която започваш, вместо с Outline, използвай Extrude и след това направи дебелината на стената с Shell модификатора

3 - конвертирай обекта в Editable Poly -> с тип на маркиране Polygon, маркирай всички полигони и от Modify панела, от карето Polygon: Smoothing Groups, избери бутона Clear All

Един от тези три методи трябва да свърши работа.

Женя · Answer

възможно ли да е сянка,пробвах какво ли не и когато го завъртя няма черна линия

Иво Искренов · Answer

възможно е и да е сянка ... ако не ти представлява трудност, изпрати ми файла да го разгледам и предполагам, че ще намерим решение :)

Женя · Answer

Получи се,благодаря :)
