Как да импортирам правилно Archi Cad файл?

Question

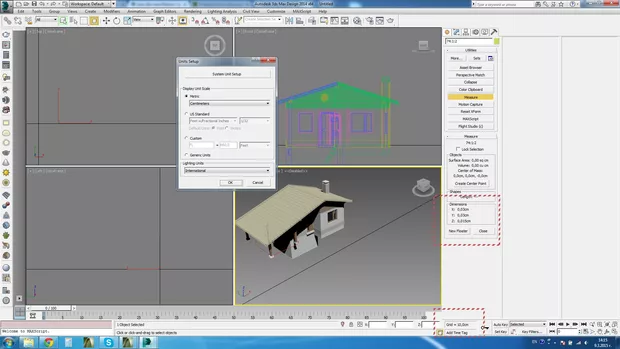

Какъв е най-правилния начин за импортване на файл, работен в Archi cad? Пробвах два варианта- в първия записах файла с разширение 3ds. Предварително съм задала мерни единици сантиметри. Но размерите на обектите след измерване са точно 100 пъти по-малки. В другия вариант пробвах да запиша в перспектива файла с разширение DWG. Отново задавам правилно

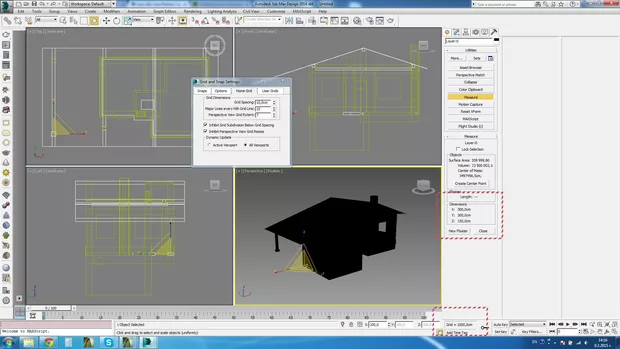

/според мен/ работните единици да са сантиметри. Тук обаче обектите ми след измерване са 100 пъти по-големи, grid=1000, който не ми се показва нито с "G", нито със Show grids. Уточнявам, че става въпрос за един и същи файл. Черното е DWG. ? Благодаря предварително

Иво Искренов · Accepted Answer

Здравей,

home grid-а винаги се вижда (освен ако не е изключен с клавиша G), но в прозореца в перспектива той има размер, който е 14х14 квадрата с големина по 10см всеки, което прави квадрат с големина 140х140см. Основата на колоната коята е селектирана в случая е с размери 300х300см ... идеята е че конструктивният грид е там, но е прекалено малък за да го видиш.

Най-бързото решение на проблема е да се рескалира ръчно след импортирането на файловете, но това не решава проблема с причината за появяването на проблема. Ще опиша с няколко стъпки как да го направиш :

1- след импорта маркирай всички обекти който са импортирани. По подразбиране те ще са селектирани след импорта, така че тази стъпка е направена. Ако сецената е празна и в нея импортваш обектите, натисни Ctrl+A (шорткът за маркиране на всички обелти) и ще се селектират отново

2- след като са селектирани направи една група с тях -> меню Group->Group

3- вече имаш селектирана група с импортираните обекти. Направи активна командата за скалиране (бутона R) и кликни с десен бутон върхи иконката на командата от Main toolbar-a ще излене Scale Transform Type-In прозореца. От дясната страна Offset : World, в момента е 100%, ако трябва да намалиш обекта 10 пъти го промени на 10 и е готово

4- можеш да премахнеш групата -> м. Group ->Ungroup

Приемните единици в Мах са важни найстина, при теб са см, но и изходните също са важни. Аз лично не използвам ArchiCAD, но мисля че и там могат да се зададат чертожни единици и ако е така, то е най-добре и те да бъдат също сантиметри.

Във форума вече сме разисквали въпроса за импорта на dwg файлове. Темата я започна Георги и се казва "Как можем правилно да определим с какви размери се импортира обекта от AutoCad?". Въведи някой от тези думи горе в полето "Търсене" и ще намериш темата.
Надявам се да е полезен отговора, ако имаш други въпроси ще продължим темата.

Весела Савова · Answer

Благодаря за бързия и изчерпателен отговор. Момента с процентното увеличаване /намаляване не ми беше ясен. Пробвах горният пример и ми се получи. За сега метода с ръчното скалиране ме задоволява, но това важи само в случаите когато имам файла оригинал за сравнение на размерите. Проверявам с Utilities--Measure. Ще използвам този метод, докато не разбера къде бъркам с импорта. В Archi Cad също работя в сантиметри, така, че най-вероятно нещо друго не правя както трябва.

Успешен ден!

Виктория Димова · Answer

Обърнете внимание на настройките при Export от ArchiCAD

Виктория Димова · Answer

за съжаление не знам как да приложа изображение и да допълня коментара си :

:-(

Виктория Димова · Answer

прочетох как се качват снимки - Весела, обърнете внимание на оградените в червено полета
