Как става поставянето?

Тайните на Revit Architecture
Revit Architecture
Основи на BIM и Revit

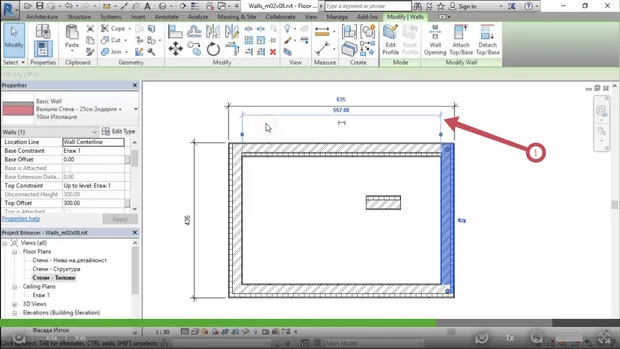

Как, моля, става във видеоклипа поставянето на тоя (синия) размер (стрелка 1) така хубаво и видимо под основния хоризонтален размер, а иначе той или се завира в стената под него, или едва-едва се ситуира м-а-а-лко над стената? Благодаря.

Този син размер е автоматична временна дименсия. Тя се появява автоматично и не можем да контролираме къде точно ще се появи

Благодаря. Попитах, понеже виждам, че върху вертикалните черти на синята дименсия има някакви кръгчета, които помислих че са за някаква нейна корекция.

Те могат да ви служат да преместите рефернциите които дефинират дименсията. Ако кликнете на кръгчето с левия клавиш на мишката и задържите, може да го завлачите до съседна стена или друг елемент и така дименсията ще приеме новата стойност.
