Поставяне на прозорец с подпрозоречна и предпрозоречна дъска в стена, която е като арка

Тайните на Revit Architecture
Revit Architecture
Основи на BIM и Revit

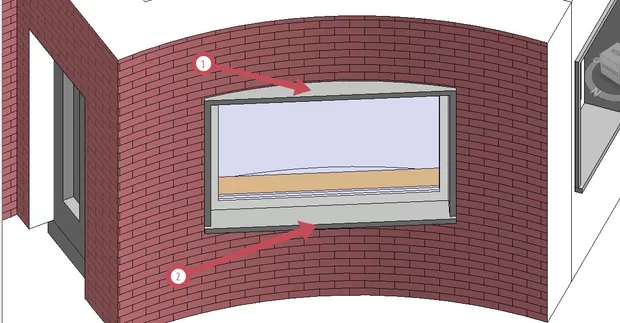

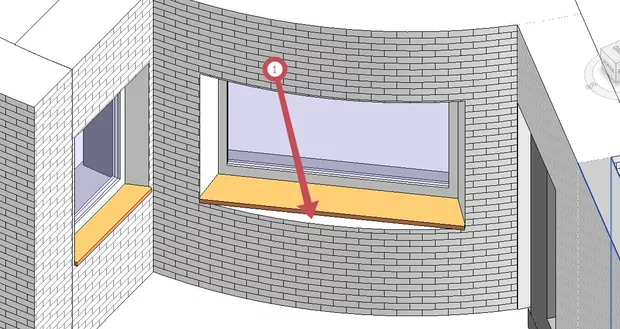

Здравейте. Как бих могъл от вече съществувща фамилия прозорец да сложа прозореца и предпрозоречната дъска да следва формата на стената. Споделям снимка как изглежда е момента при мен. Стена която заема форма на арка и прозорец с подпрозоречна и предпрозоречна дъска.

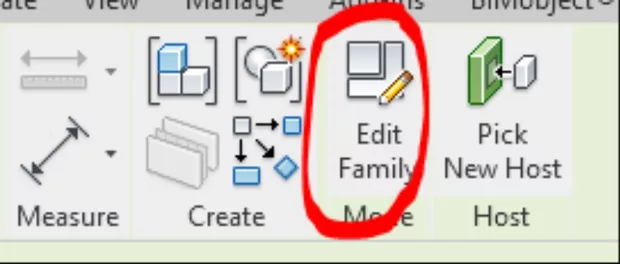

Здравейте. Трябва да влезете в режим на редакция на фамилията - маркирате я и от контекстуалното лентово меню избирате - След което трябва да редактирате гемоетрията, която е за съответните дъски. Предпоалгам дъските са моделирани чрез екструзия. Вместо правоъгълна в план я направете дъгообразна с параметър за радиуса. Така с параметъра ще може да контролирате радиуса на дъгата. Ще трябва обаче да го въвеждате ръчно, защото самата фмаилия няма да може директно да прочете радиуса на стената в която е поставена.
