Защо не се запазва в пдф?
Здравейте, срещам следните проблеми с аутокад, може ли да ми помогнете?

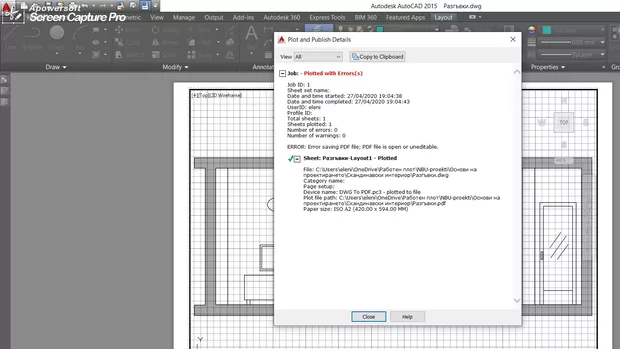

1. След като запазя файла като пдф, той не се показва в папката, а ми се появява това:

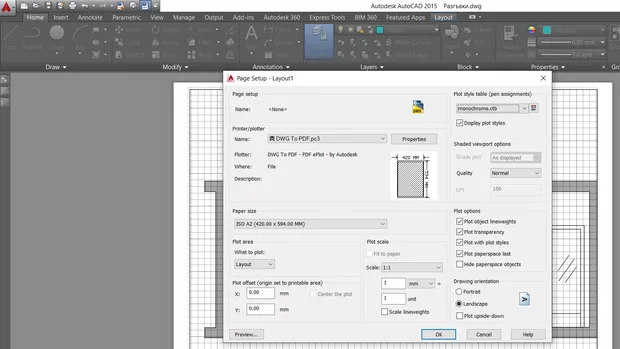

А ето и настройките ми за плота, в случай, че там има проблем:

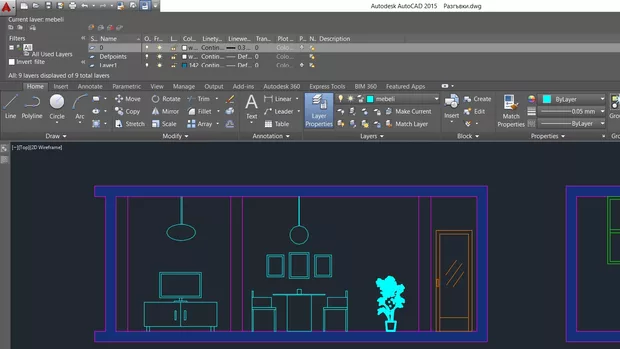

2. В модела като искам да направя даден слой с по-дебели линии, в случая мебелите, удебелени линии се показват само в модела, но не и в лейаута. Lineweight е включен.
- Как да преместя layer properties встрани, а не отгоре?
Здравей, Елини.
Преди да дам една препоръка, която ще помогне на теб и на всички участници тук във форума, a именно когато задаваш въпрос, то нека един въпрос да бъде една тема. Така когато се задават няколко въпроса в една тема форума става доста разпокъсан в дискусията под нея и първо е трудно да видш отговора на всеки един върпос, второ, след време ако някой срещне проблем и търси и види темата, ще види темата с първият въпрос, НО няма да види следващите два последващи въпроса.
Сега на въпросите :)
1.
Тук препоръката ми е да запазиш pdf файла на desktop -a например и да видиш дали имаш същият проблем.Обикновено този проблем се появява, когато човек генерира pdf в папка, която е част от облачна структура.
2.

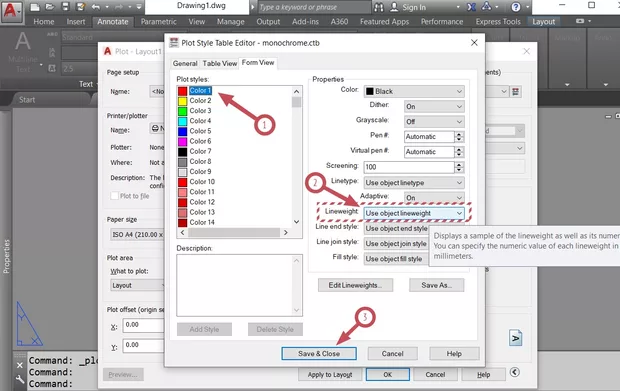

Когато избереш Preview пак ли не виждаш разлика в дебелите? Провери дали за monochrome ctb файла са зададени (снимка 1) е зададено на цветовете да приемат зададената им дебелина в слоя (снимка 1 позиция 2).
3.
Кликни с левият бутон на мишката в левия край на палетата Layer Manager и задръж, започни да местиш палетата към моделното пространство ( реално трябва да направиш drag and drop).
Здравейте, с пдф-а се получиха нещата още преди да видя отговора ви, значи явно се е бъгнало за определено време аутокад. Layer properties се получи както казахте. Но това с дебелините пак не работи, а направих настройките, които посочихте.
За дебелините пробвай така
Кликни два пъти в viewport- a така че да влезнеш в него, след това се приближи в горният ляв ъгъл на viewport -a и следва да ти се появи shade setting - a на viewport- а кликни на най-десният надпис който управлява именно shade settings, най-вероятно в момента настройката е например Hidden и го промени на 2D Wireframe.

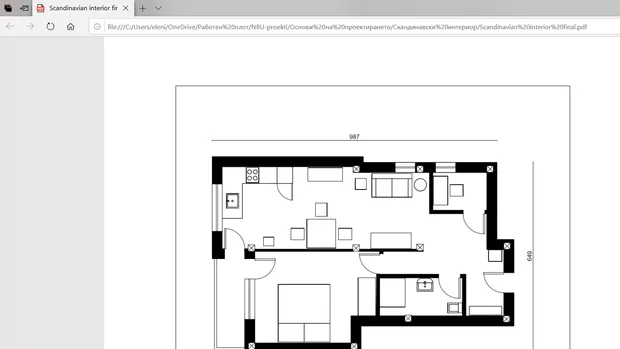

Здравей, то си беше настроено така. И сега се получи, мерси. Но сега пък друг проблем възникна след като съм го направила на пдф. Въпреки че всички линии в слоя Мебели са с еднаква дебелина и не съм слагала линия върху линия, някои от линиите( като изключим лейърите с прозорците и вратите) са с по-голяма дебелина. Например на стола 2 линии са дебели, други са тънки. Какво да направя?
