Защо AutoCAD сам избира приоритетна полилиния при обединяване на няколко полилинии?

AutoCAD Формула
AutoCAD

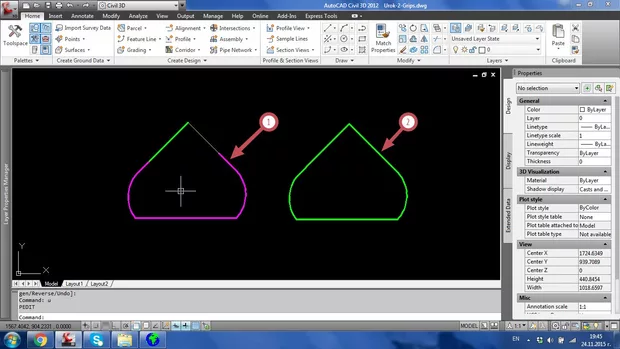

Искам да обединя няколко полилинии с различни характеристики, при което крайния резултат да има свойствата на розовата полилиния (1). Защо AutoCad сам задава свойствата на новия обект да бъдат идентични с тези на зелената линия, а не ме подканва да направя избор?

Здравей,


Принципа на работа на тази команда е следния :


Първата избрана линия при обединяването на няколко линии постредством командата JOIN има ролята на базова ( source, basic ).

На снимка 1 имам две полилинии които не са свързани - едната е тънка и бяла другата е зелен и дебела.

На снимка 2 правя join, като първо избирам зелената и след това бялата - > резултата е че двете се обединяват и новополучената обединена полилиния има свойствата на първата избрана - зелена.

На снимка 3 e обратния вариант първо е избрана тънката бяла линия.

Т.е. ти задаваш какви да са характирестиките на обединената линия, на база на първата избрана от теб линия при обединението им.

Надявам се да съм бил полезен с отговора.

Съгласна съм, но исках да попитам по-конкретно за опцията при която маркирам всички полилинии и след това давам Join, докато в твоето решение първо се избира Join и след това полилиниите. Може би в моя случай функцията Join е не приложима, и би следвало да използвам твоя вариант, когато желая аз да избера какви да са характеристиките на обединената поли линия !?!

Добре, избери първо линията с които характеристики искаш да е вече обединената полилиния, след което избери всички останали и избери командата JOIN.

* попринцип в AutoCAD може да селектираш обектите и после да изпълниш командата, или пък обратното стартираш командата и след това правиш селекцията - това ест. е валидно при системна настройка Pickfirst зададена със стойност 1 *


Или при селекция с Window ( зелена селекция както обичам да казвам ) гледай първата селектирана линия с този прозорец пак да е линията с която искаш да са характеристиките на новополучената.


Ако искаш опционалност на JOIN, то трябва да потърсиш за някой хубав лисп, но съвета ми е :

Просто следвай алгоритъма на AutoCAD, избирай първо линията с чиито характеристики искаш да ти е крайната обединена полилиния.
