Как да изкарам размера на обекта, който съм начертал?

Здравей,

Попринцип в този модул от курса, по-скоро се набляга на това как да се изчертват обектите и да се "тренира" именно това. По-подробно как да поставиш размери на даден обект който си изчертал ще намериш малко по- напред в курса и по-точно в Модул 5: Надписи, оразмеряванe и собствени стилове . Затова не искам да избързвам на този етап от време да ти обеснявам как точно може да нанасяш оразмерителни линии, пък и има цял модул с подробно обяснение с курса.

На този етап от време мога да ти препоръчам бързия метод за проверка някой от рамерите на изчертания от теб обект.

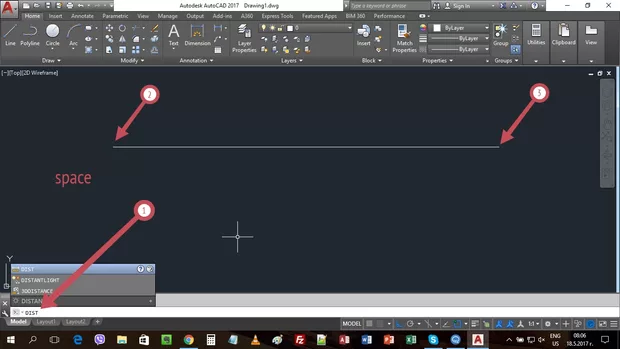

В командния ред изпиши DIST (снимка 1 позиция 1) след това натискаме Space за да потвърдим изпълнението на командата, след което избираме първата точка (снимка 1 позиция 2) от обекта след това втората (снимка 1 позиция 3)

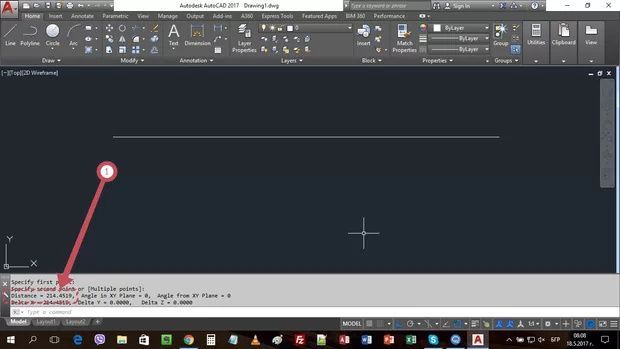

Съответно долу в командния ред се появяват размерите (снимка 2 позиция 1).

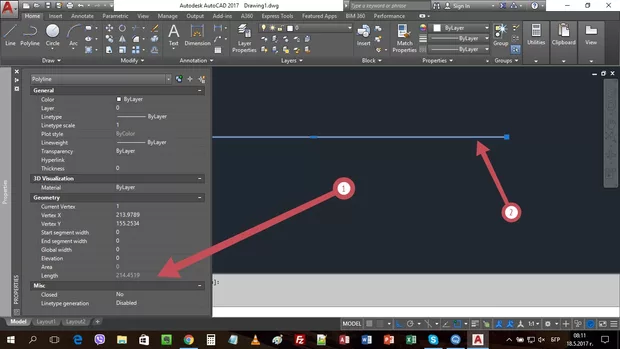

Размерите на даден обект могат да се видят и в Properties (Ctrl + 1 - палетата със свойствата) и в раздела Geometry (снимка 3 позиция 1) може да видим информацията за селектирания обект (снимка 3 позиция 2)

АКо държите на този етап от време да видите някой размер който не може да се види по-описаните по-горе способи пишете.Самото оразмеряване със оразмерителни линии съм сигурен че ще го разберете в Модул 5 от курса.

Надявам се да съм бил полезен с отговора.
